Пилотные гидролинии (6) — HITACHI SCX400T

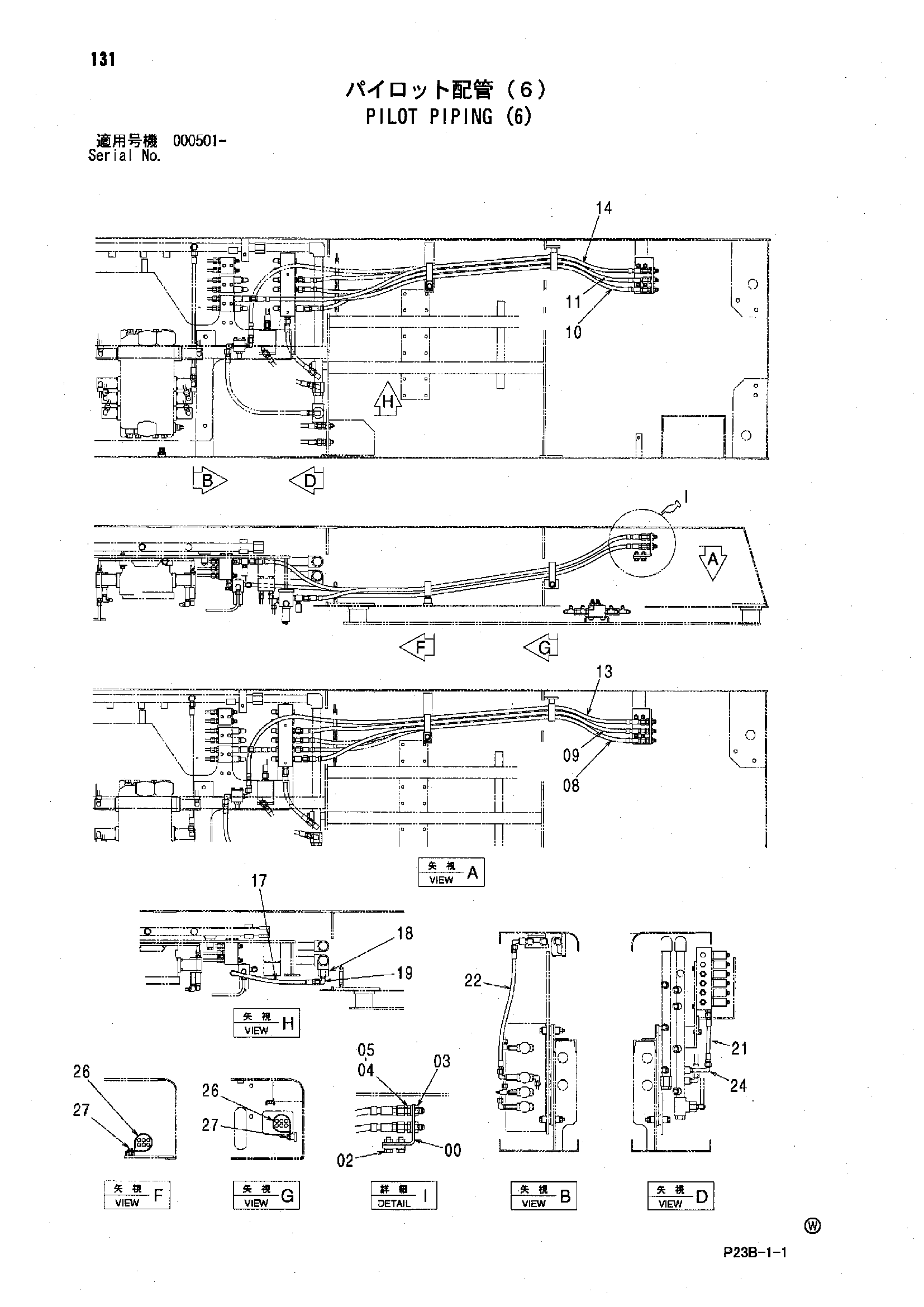

Заводская схема «Пилотные гидролинии (6)» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765279 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4317426 | Адаптер | 6 |
| 04 | 4202531 | Гайка | 6 |
| 05 | A590914 | Пружинная шайба | 6 |
| 08 | 4644338 | Шланг | 1 |
| 09 | 4644339 | Шланг | 1 |
| 10 | 4644342 | Шланг | 1 |
| 11 | 4644343 | Шланг | 1 |
| 13 | 4644336 | Шланг | 1 |
| 14 | 4644337 | Шланг | 1 |
| 17 | 4480077 | Шланг | 1 |
| 18 | 4263454 | Переходник S | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4605465 | Шланг | 1 |
| 22 | 4474678 | Шланг | 1 |
| 24 | 4241385 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4204136 | Зажим | 2 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
