Задний стойка — HITACHI SCX400T

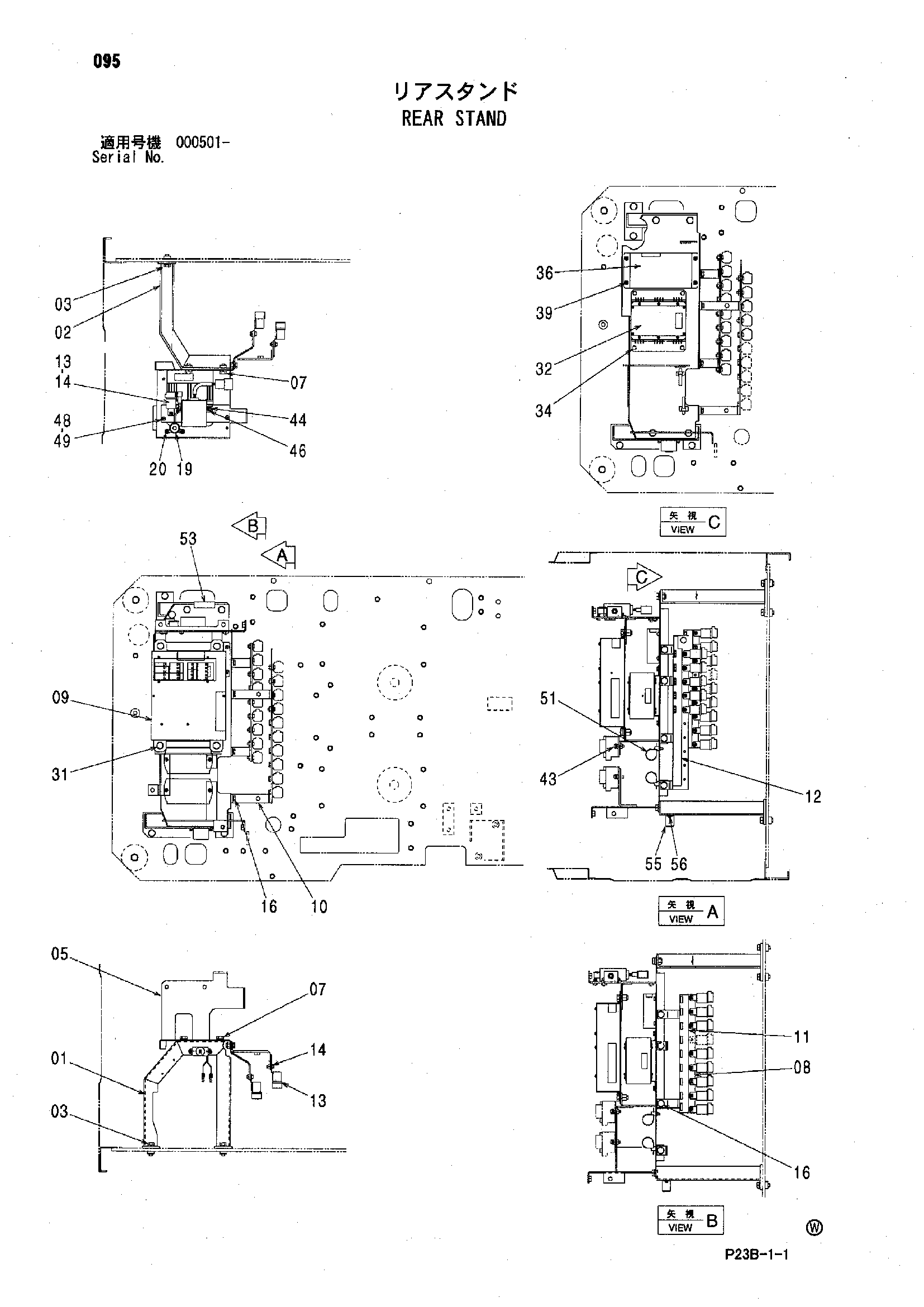

Заводская схема «Задний стойка» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057383 | Опора | 1 |
| 02 | 8060063 | Опора | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 6014446 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 8057507 | Кронштейн | 1 |
| 09 | 9255906 | Контроллер | 1 |
| 10 | 8073396 | Кронштейн | 1 |
| 11 | 3106304 | Информационная табличка | 1 |
| 12 | 3106305 | Информационная табличка | 1 |
| 13 | 4251588 | Реле | 14 |
| 14 | J460616 | Винт с шайбой | 14 |
| 16 | J260825 | Болт с шайбой | 4 |
| 16A | J900825 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 19 | 4258403 | Зуммер | 1 |
| 20 | J460516 | Винт с шайбой | 2 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 9150215 | Контроллер | 1 |
| 34 | J260614 | Болт с шайбой | 4 |
| 34A | J900614 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 36 | 4325825 | Блок управление | 1 |
| 39 | J460616 | Винт с шайбой | 4 |
| 43 | J450625 | Винт с шайбой | 4 |
| 44 | 4452160 | Контроллер | 1 |
| 46 | J460616 | Винт с шайбой | 2 |
| 48 | 9759258 | Кронштейн | 1 |
| 49 | J460616 | Винт с шайбой | 2 |
| 51 | 4254600 | Зажим | 2 |
| 53 | 4352907 | Амортизатор | 1 |
| 55 | 4632870 | Зуммер | 1 |
| 56 | J460410 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
