Нижний стрела — HITACHI SCX400-C3

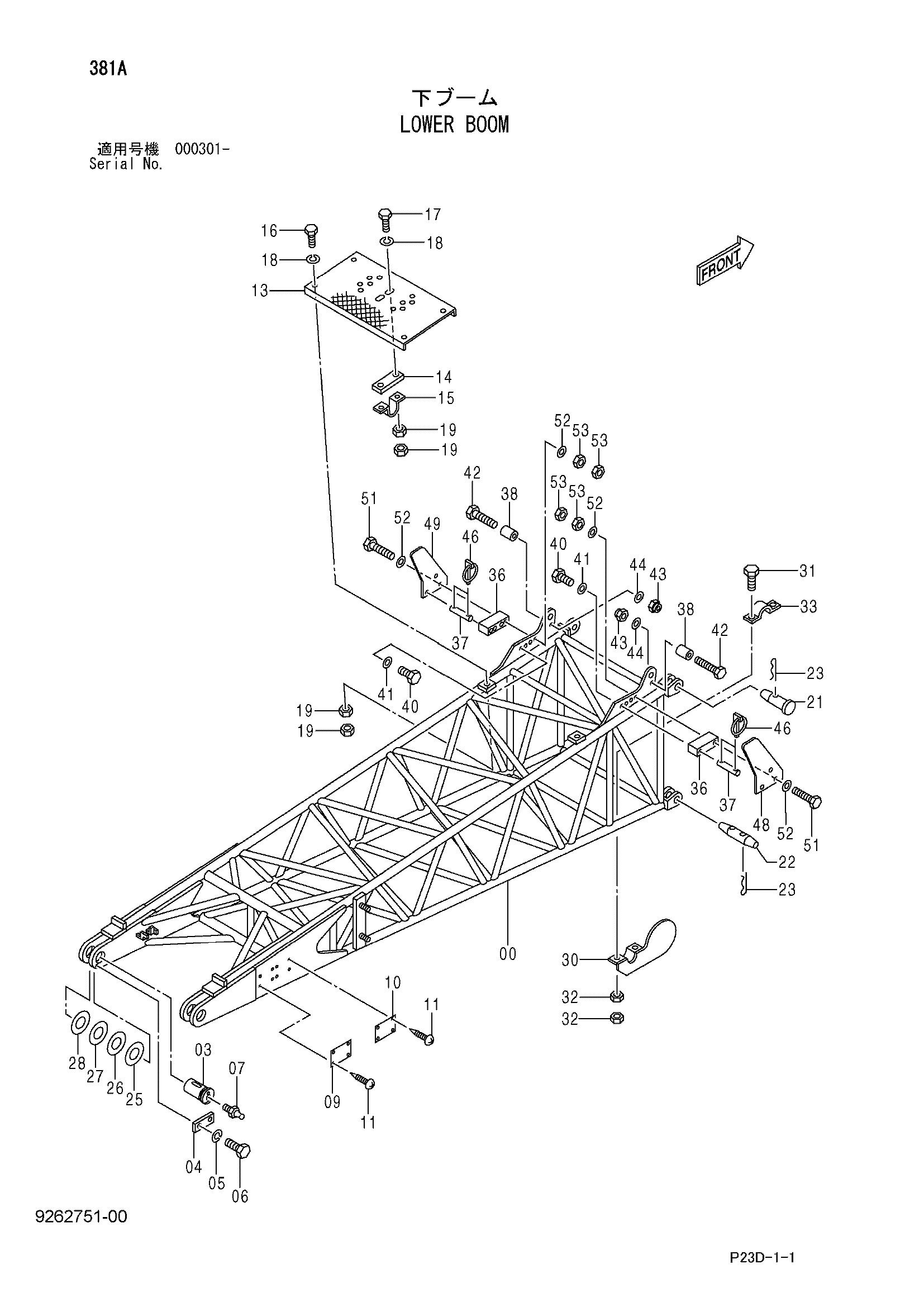

Заводская схема «Нижний стрела» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9262751 | Стрела нижний в сборе | ||
| 00 | 5007926 | Стрела нижний | 1 |
| 03 | 3041890 | Палец | 2 |
| 04 | 4281908 | Стопорная пластина | 2 |
| 05 | J932040 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | J75581 | Пресс-маслёнка | 2 |
| 09 | 4607511 | Информационная табличка | 1 |
| 10 | 4607545 | Информационная табличка | 1 |
| 10 | 4448626 | Информационная табличка | 1 |
| 11 | M492564 | Приводной винт | 8 |
| 13 | 3014165 | Сиденье | 1 |
| 14 | 4096718 | Сиденье | 1 |
| 15 | 4096719 | Хомут трубки | 1 |
| 16 | J901645 | Болт | 4 |
| 17 | J901665 | Болт | 2 |
| 18 | 4087197 | Шайба | 6 |
| 19 | J951016 | Гайка | 12 |
| 21 | 4020735 | Палец | 2 |
| 22 | 4146682 | Палец | 2 |
| 23 | 3002554 | Стопорный палец | 6 |
| 25 | 4308720 | Регулировочная шайба 1.2mm | 2 |
| 26 | 4308721 | Регулировочная шайба 2.3mm | 2 |
| 27 | 4431411 | Регулировочная шайба 4.5mm | 2 |
| 28 | 4346034 | Регулировочная шайба 1.6mm | 4 |
| 30 | 9717834 | Ограничитель | 2 |
| 31 | J901030 | Болт | 4 |
| 32 | J950010 | Гайка | 8 |
| 33 | 4146543 | Хомут трубки | 2 |
| 36 | 4369935 | Седло винта | 2 |
| 37 | 4404725 | Палец | 2 |
| 38 | 4369940 | Ограничитель | 2 |
| 40 | J932050 | Болт | 4 |
| 41 | 4018545 | Шайба | 4 |
| 42 | J932408 | Болт | 2 |
| 43 | M660024 | U-образная гайка | 2 |
| 44 | 4085614 | Шайба | 2 |
| 46 | 947404 | Палец кольцо | 4 |
| 48 | 8068261 | Пластина | 1 |
| 49 | 8068260 | Пластина | 1 |
| 51 | J932012 | Болт | 2 |
| 52 | A590120 | Плоская шайба | 4 |
| 53 | J951020 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
