Поворот рычаг (2)[STD] — HITACHI SCX400-C3

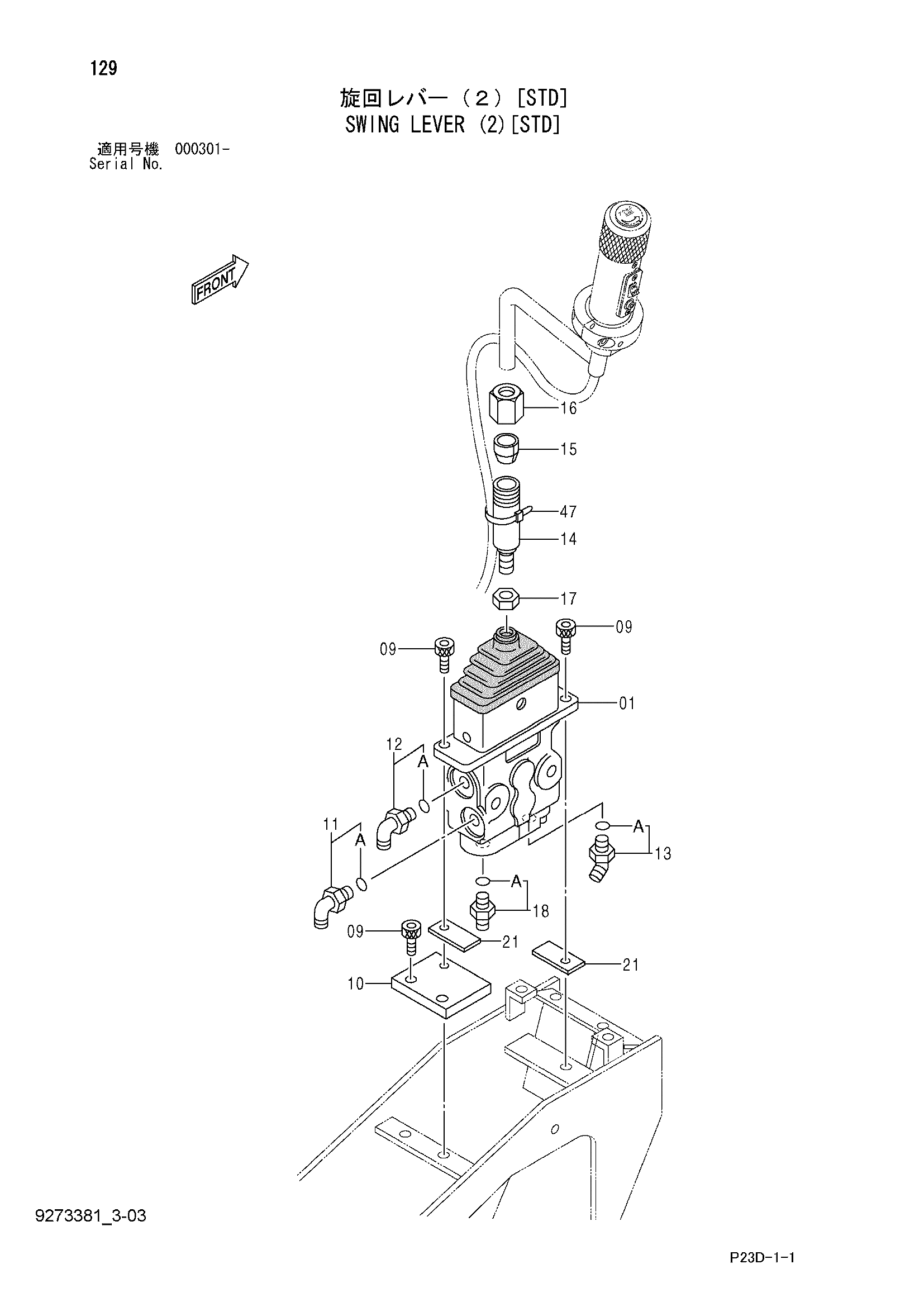

Заводская схема «Поворот рычаг (2)[STD]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот рычаг (2)[STD] HITACHI SCX400-C3](/catalog-drawings/1d/1db0d14a-5c02-4f9b-9df4-6f5c3e3b95c0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4363972 | Пилотный клапан | 1 |
| 09 | M341020 | Болт с внутренним шестигранником | 4 |
| 10 | 4370929 | Седло винта | 1 |
| 11 | 4322805 | Фильтр | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4156434 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200472 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9746643 | Рычаг | 1 |
| 15 | 4157731 | Ограничитель | 1 |
| 16 | 4157732 | Рукоятка блокировка | 1 |
| 17 | J950012 | Гайка | 1 |
| 18 | 4200467 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4369010 | Манжета | 2 |
| 47 | 4044883 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
