Аккелератор педаль (датчик) — HITACHI SCX400-C3

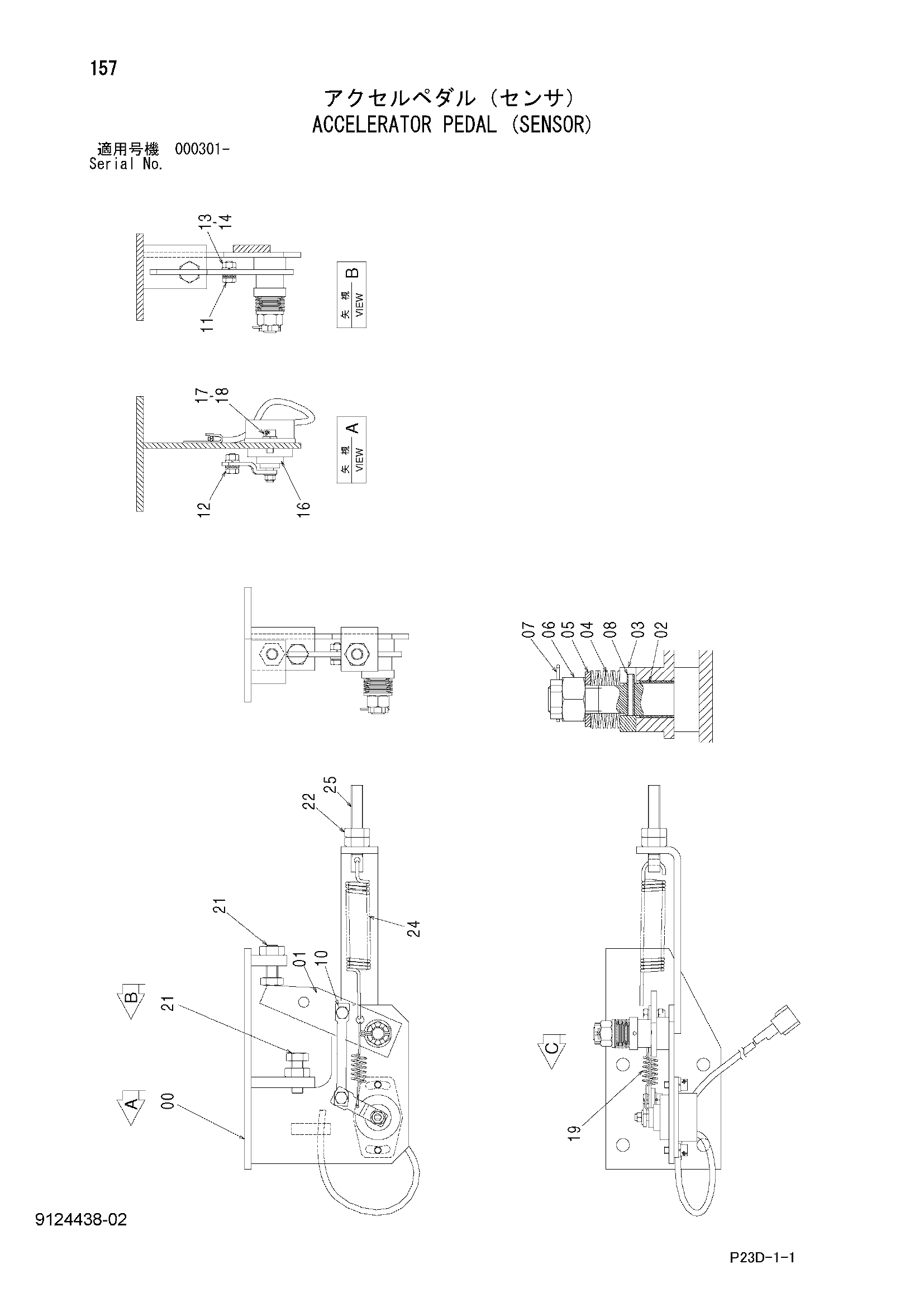

Заводская схема «Аккелератор педаль (датчик)» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8057225 | Кронштейн | 1 |
| 01 | 9739543 | Рычаг | 1 |
| 02 | 4319863 | Втулка | 1 |
| 03 | 4309687 | Проставка | 1 |
| 04 | 4186797 | Тарельчатая пружина | 8 |
| 05 | A590112 | Плоская шайба | 1 |
| 06 | M631215 | Корончатая гайка | 1 |
| 07 | A763025 | Шплинт | 1 |
| 08 | 4070330 | Пружинный штифт | 1 |
| 10 | 4254025 | Тяга | 1 |
| 11 | 4309805 | Палец | 1 |
| 12 | 4254023 | Палец | 1 |
| 13 | M500605 | Гайка | 2 |
| 14 | A590906 | Пружинная шайба | 2 |
| 16 | 4257164 | Датчик угла | 1 |
| 17 | M340616 | Болт с внутренним шестигранником | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 19 | 4271909 | Пружина | 1 |
| 21 | J901030 | Болт | 2 |
| 22 | J950010 | Гайка | 4 |
| 24 | 4309762 | Пружина | 1 |
| 25 | 4165467 | Шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
