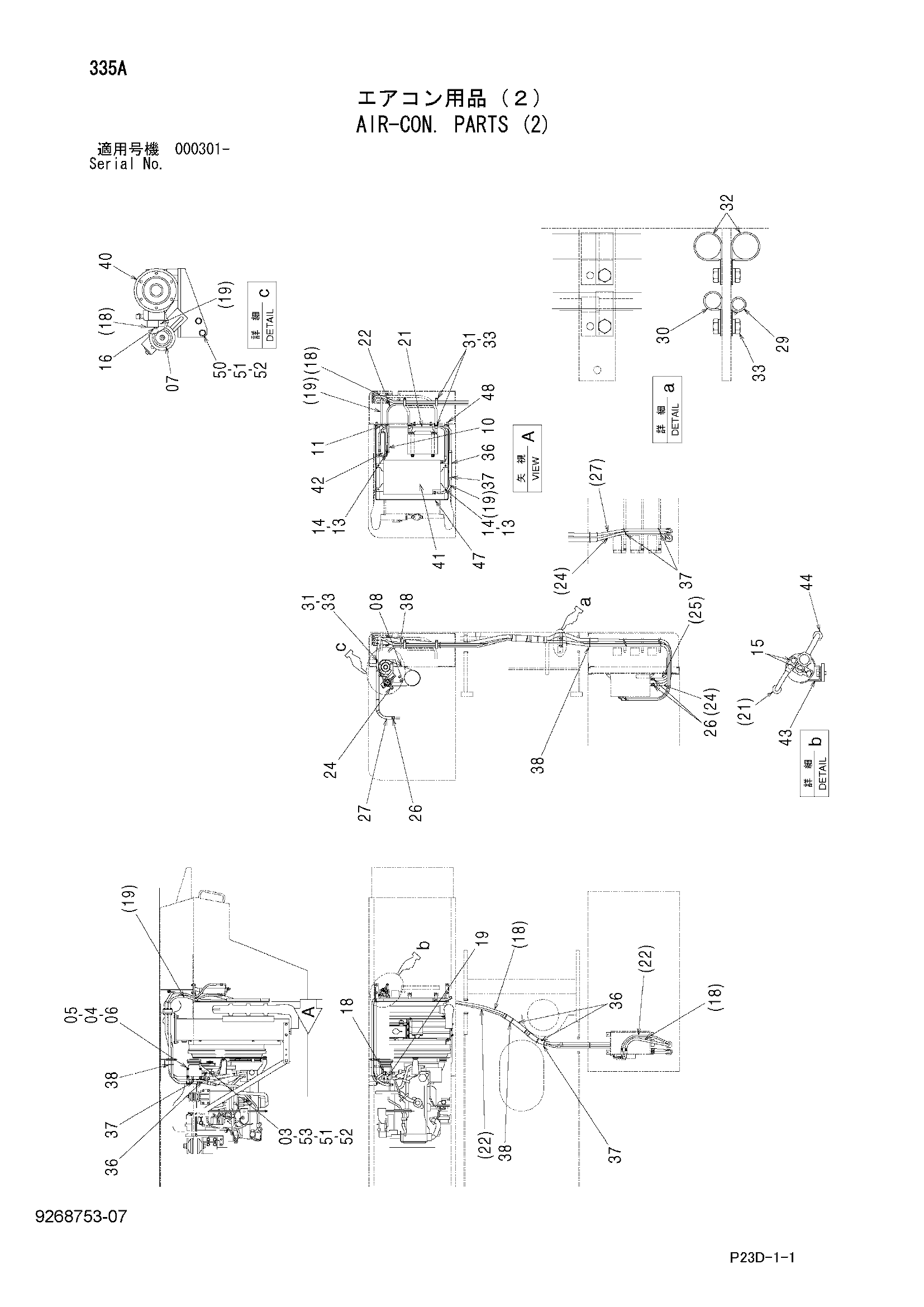

Кондиционер. детали (2) — HITACHI SCX400-C3

Заводская схема «Кондиционер. детали (2)» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	7053427	Кронштейн	1
04	A590908	Пружинная шайба	4
05	A590108	Плоская шайба	4
06	J900804	Болт	4
07	4346770	Шкив	1
08	4330830	Ремень V	1
10	4363647	Кронштейн	1
11	J271030	Болт с шайбой	2
11A	J901030	Болт	1
11B	J222010	Шайба	1
13	J900816	Болт	6
14	A590908	Пружинная шайба	6
15	J260625	Болт с шайбой	2
15A	J900625	Болт	1
15B	A590106	Плоская шайба	1
16	J260630	Болт с шайбой	2
16A	J900630	Болт	1
16B	A590106	Плоская шайба	1
18	4667122	Шланг	1
19	4660005	Шланг	1
21	4660455	Шланг	1
22	4478160	Шланг	1
24	4347759	Водяной шланг	1
26	4514699	Хомут шланга	4
27	4347760	Водяной шланг	1
29	4190253	Зажим	1
30	4190277	Зажим	1
31	4190266	Зажим	5
32	4190264	Зажим	2
33	J271020	Болт с шайбой	9
33A	J901020	Болт	1
33B	J222010	Шайба	1
36	4348034	Защитный кожух	7
37	4055312	Ленточный зажим	16
38	4121859	Ленточный зажим	7
40	4333459	Компрессор	1
41	4333460	Конденсатор	1
42	4333461	Бак рекеивер	1
43	4333462	Держатель	1
44	4339727	Трубка	1
45	4351827	GAS	4
47	7051904	Кронштейн	1
48	J271035	Болт с шайбой	4
48A	J901035	Болт	1
48B	J222010	Шайба	1
50	J901030	Болт	2
51	A590910	Пружинная шайба	4
52	J222010	Шайба	4
53	J901065	Болт	2
