Левый стойка [STD] — HITACHI SCX400-C3

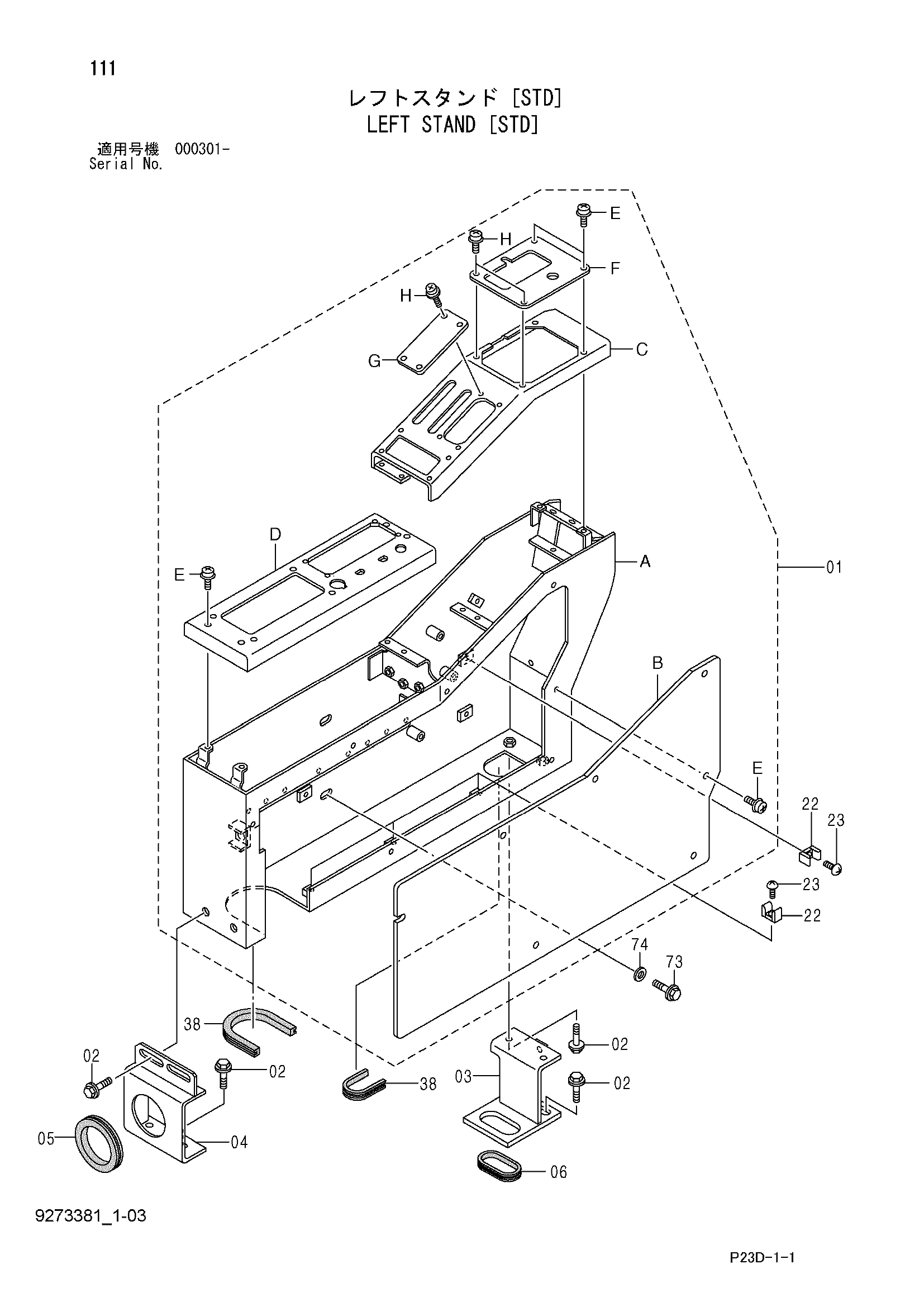

Заводская схема «Левый стойка [STD]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Левый стойка [STD] HITACHI SCX400-C3](/catalog-drawings/28/2886dbf6-8906-46cc-8ede-5c7083dab47b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7045449 | Стойка в сборе | 1 |
| 01A | 6018102 | Стойка L | 1 |
| 01B | 4371051 | Крышка | 1 |
| 01C | 6017448 | Панель LF | 1 |
| 01D | 6018103 | Панель LR | 1 |
| 01E | J680616 | Винт с шайбой | 13 |
| 01F | 3095656 | Крышка | 1 |
| 01G | 4370323 | Крышка | 1 |
| 01H | J680412 | Винт с шайбой | 6 |
| 02 | J271030 | Болт с шайбой | 8 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 8066344 | Кронштейн | 1 |
| 04 | 9742360 | Кронштейн | 1 |
| 05 | 4087462 | Резиновая втулка | 1 |
| 06 | 4357608 | Резиновая втулка | 1 |
| 22 | 4196829 | Направляющая лента | 7 |
| 23 | M430610 | Винт | 7 |
| 38 | 4382039 | Резиновая прокладка | 2 |
| 73 | J260820 | Болт с шайбой | 2 |
| 73A | J900820 | Болт | 1 |
| 73B | A590108 | Шайба | 1 |
| 74 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
