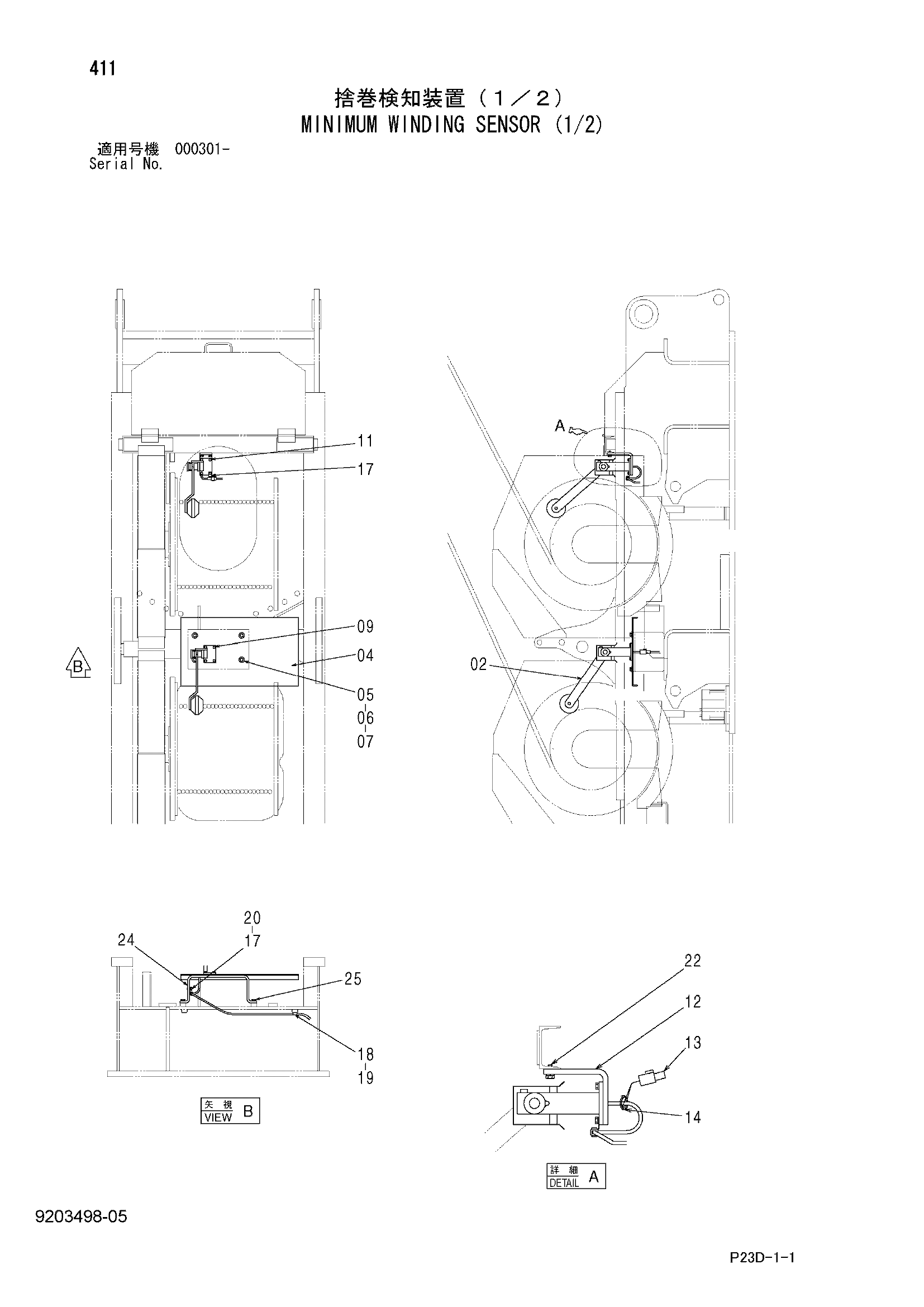

Минимум виндинг датчик (1/2) — HITACHI SCX400-C3
Заводская схема «Минимум виндинг датчик (1/2)» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9214560 | Минимум виндинг датчик | 2 |
| 04 | 8108211 | Ступень | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | J217083 | Шайба | 4 |
| 09 | J260825 | Болт с шайбой | 4 |
| 09A | J900825 | Болт | 1 |
| 09B | A590108 | Шайба | 1 |
| 11 | J260820 | Болт с шайбой | 4 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Шайба | 1 |
| 12 | 4453868 | Седло винта | 1 |
| 13 | 4460177 | Разъём | 1 |
| 14 | 4055311 | Ленточный зажим | 1 |
| 17 | 4257159 | Кронштейн | 2 |
| 18 | 4190261 | Зажим | 1 |
| 19 | J271025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 3109696 | Кронштейн | 1 |
| 25 | J271030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
