Насосный агрегат — HITACHI SCX400-C3

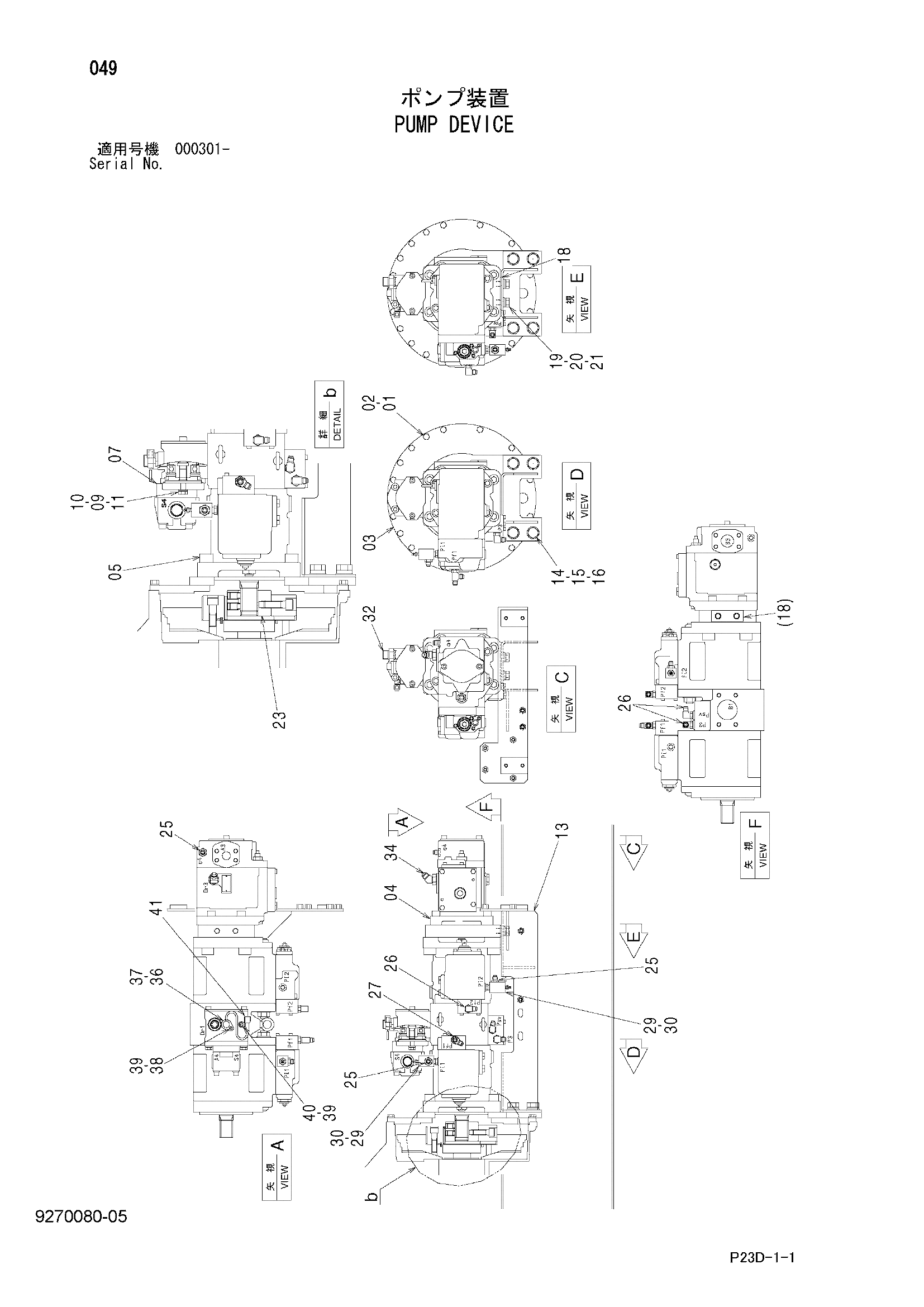

Заводская схема «Насосный агрегат» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901030 | Болт | 17 |
| 02 | A590910 | Пружинная шайба | 17 |
| 03 | 7050955 | Фланец | 1 |
| 04 | 4661610 | Поршневой насос | 1 |
| 05 | J782060 | Болт с внутренним шестигранником | 4 |
| 07 | 4607084 | Шестерённый насос | 1 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | J901045 | Болт | 2 |
| 13 | 7051360 | Опора | 1 |
| 14 | J922035 | Болт | 4 |
| 15 | A590120 | Плоская шайба | 4 |
| 16 | J257220 | Пружинная шайба | 4 |
| 18 | 4659209 | Пластина | 1 |
| 19 | J921630 | Болт | 2 |
| 20 | A590916 | Пружинная шайба | 2 |
| 21 | A590116 | Плоская шайба | 2 |
| 23 | 4658908 | Муфта | 1 |
| 25 | A852123 | Адаптер | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852323 | Угловой штуцер | 3 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852423 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4350512 | Переходник S | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4346128 | Штуцер | 2 |
| 32 | 4042033 | Адаптер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | A852244 | Угловой штуцер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4265372 | Датчик револ. | 1 |
| 37 | 4306888 | Уплотнительное кольцо | 1 |
| 38 | M340616 | Болт с внутренним шестигранником | 1 |
| 39 | A590106 | Плоская шайба | 2 |
| 40 | M340613 | Болт с внутренним шестигранником | 1 |
| 41 | 4252767 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
