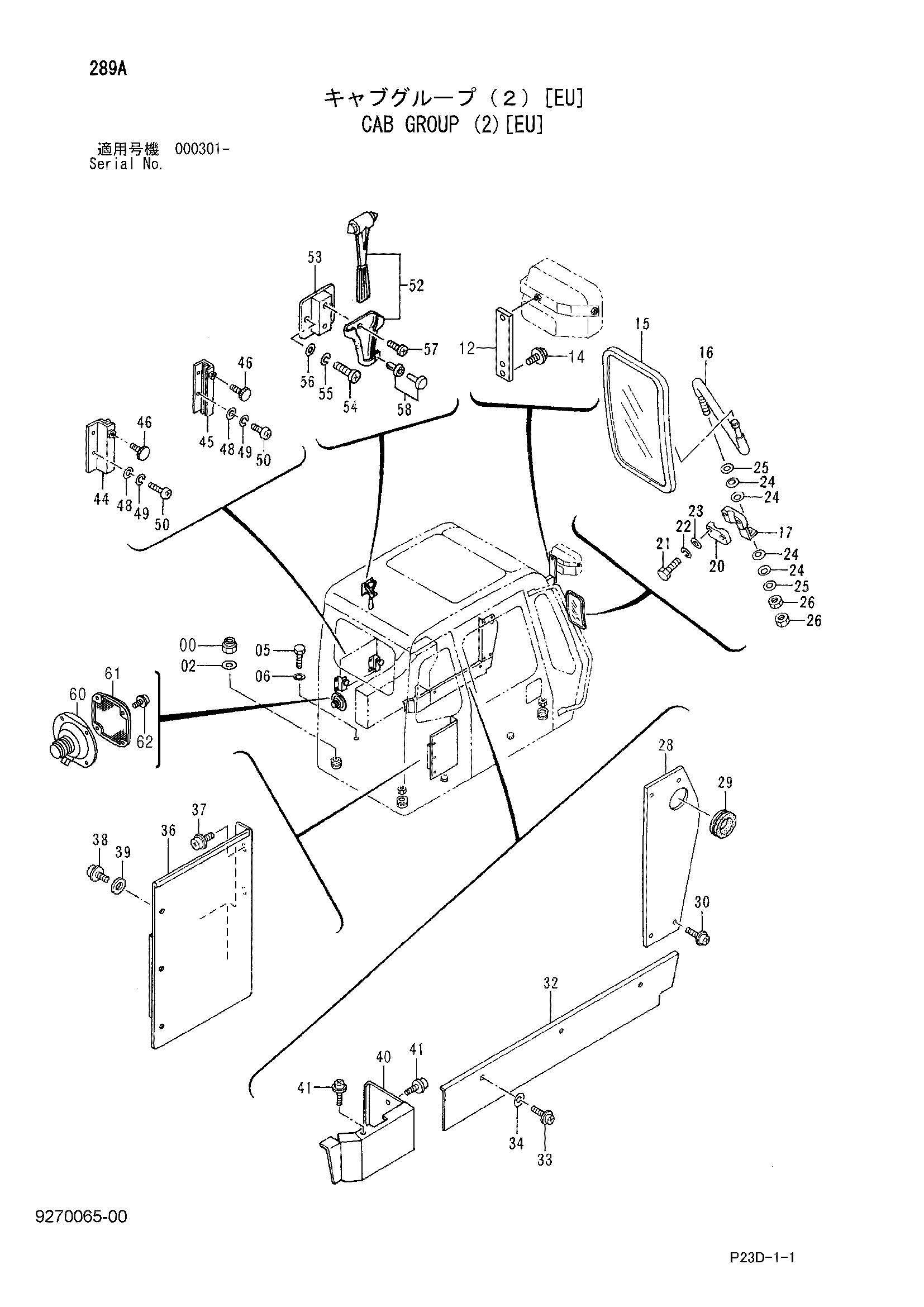

Кабина группа (2)[EU] — HITACHI SCX400-C3

Заводская схема «Кабина группа (2)[EU]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4423699	Гайка	4
02	J222016	Шайба	4
05	J901030	Болт	5
06	J222010	Шайба	5
12	4654346	Стойка	1
14	J260820	Болт с шайбой	2
14A	J900820	Болт	1
14B	A590108	Плоская шайба	1
15	4165676	Зеркало	1
16	4365713	Стойка	1
17	9746220	Кронштейн	1
20	4201441	Хомут	1
21	J900845	Болт	2
22	J251008	Пружинная шайба	2
23	J250008	Плоская шайба	2
24	4172172	Тарельчатая пружина	4
25	A590112	Плоская шайба	2
26	J950012	Гайка	2
28	8060083	Крышка	1
29	4339745	Резиновая втулка	1
30	J680620	Винт с шайбой	4
32	3070248	Крышка	1
33	J450616	Винт с шайбой	3
34	A590106	Плоская шайба	3
36	2038444	Поккет	1
37	J680616	Винт с шайбой	2
38	J670616	Винт с шайбой	3
39	4144838	Шайба	3
40	8063957	Крышка	1
41	J460616	Винт с шайбой	2
44	8061140	Кронштейн	1
45	8061141	Кронштейн	1
46	4342026	Ручка	2
48	A590108	Плоская шайба	4
49	A590908	Пружинная шайба	4
50	M430816	Винт	4
52	4355016	Молоток	1
53	9745483	Кронштейн	1
54	J850814	Винт	2
55	J251008	Пружинная шайба	2
56	J250008	Плоская шайба	2
57	J650310	Винт	2
58	4355015	Заклёпка	1
60	4361302	Динамик	1
61	4364504	Решётка	1
62	J680414	Винт с шайбой	4
