Трубопроводы системы смазки (портал) — HITACHI SCX400-C3

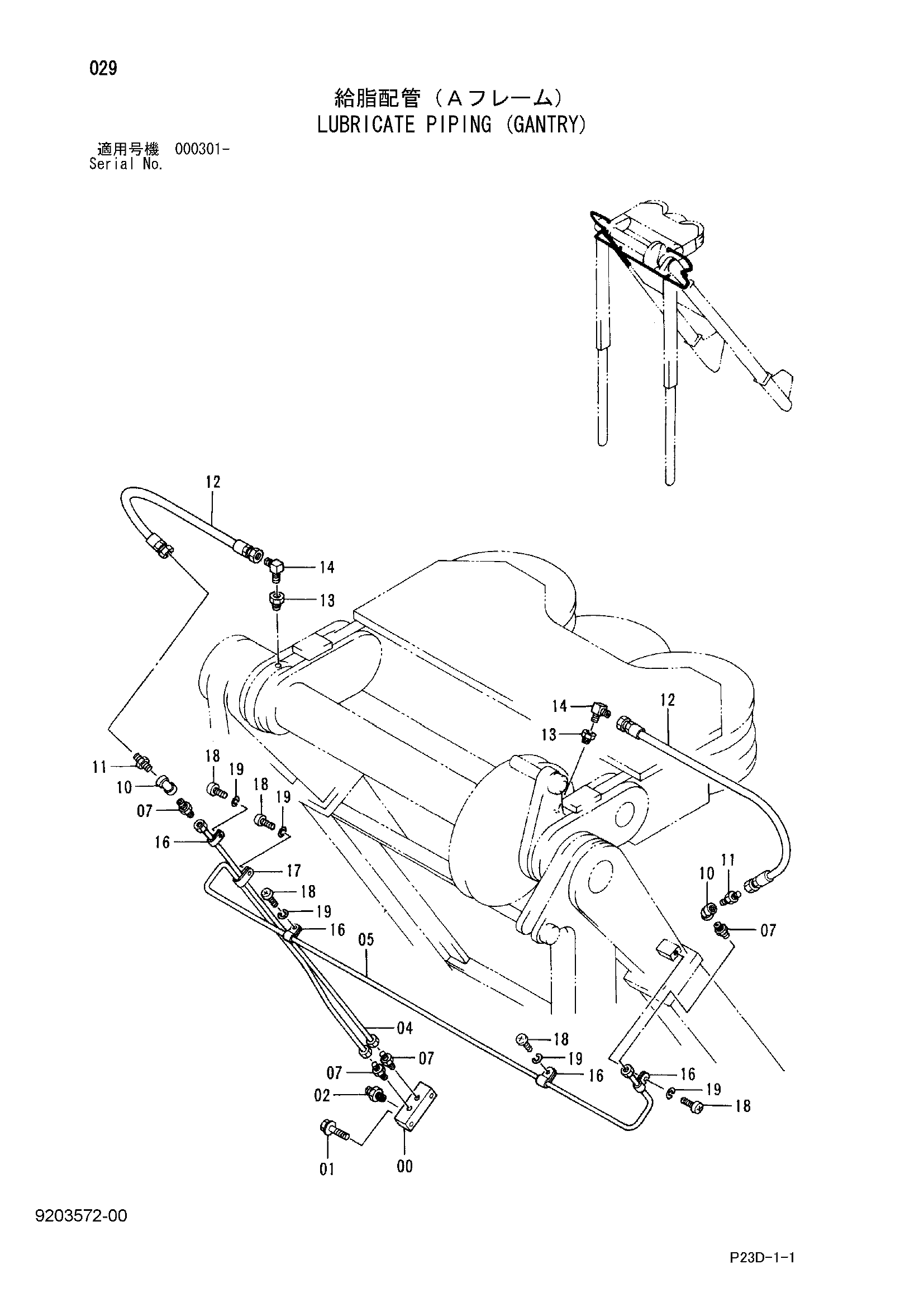

Заводская схема «Трубопроводы системы смазки (портал)» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4034462 | Угловой штуцер | 1 |
| 01 | J260845 | Болт с шайбой | 2 |
| 01A | J900845 | Болт | 1 |
| 01B | A590108 | Шайба | 1 |
| 02 | J75482 | Пресс-маслёнка | 2 |
| 04 | 4457675 | Трубка | 1 |
| 05 | 4457677 | Трубка | 1 |
| 07 | 4130169 | Штуцер трубки | 4 |
| 10 | 94-0600 | Угловой штуцер | 2 |
| 11 | 94-1301 | Адаптер | 2 |
| 12 | 4098901 | Нейлоновый шланг | 2 |
| 13 | 94-1601 | Переходник | 2 |
| 14 | 94-1401 | Угловой штуцер | 2 |
| 16 | 4000854 | Зажим трубка | 4 |
| 17 | 4000862 | Зажим трубка | 1 |
| 18 | M430610 | Винт | 5 |
| 19 | A590906 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
