Таглине трубопроводы (3) — HITACHI SCX400-C3

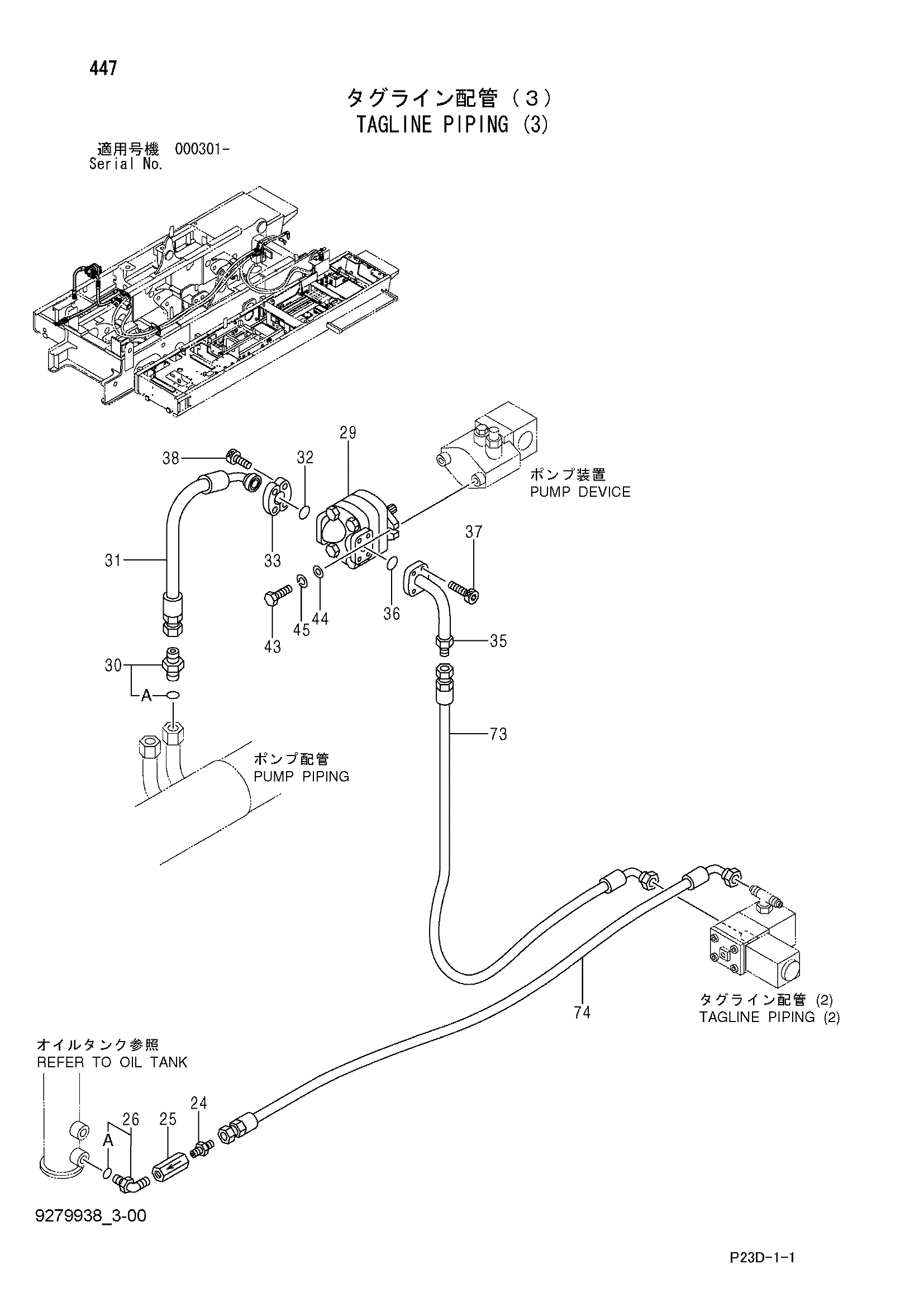

Заводская схема «Таглине трубопроводы (3)» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 24 | 4221287 | Адаптер | 1 |
| 25 | 4163092 | Обратный клапан | 1 |
| 26 | 4174587 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4672870 | Шестерённый насос | 1 |
| 30 | 4042034 | Адаптер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4180302 | Шланг | 1 |
| 32 | 966993 | Уплотнительное кольцо | 1 |
| 33 | 962453 | Разъёмный фланец | 2 |
| 35 | 9768253 | Трубка P | 1 |
| 36 | A811030 | Уплотнительное кольцо | 1 |
| 37 | M351030 | Болт с внутренним шестигранником | 4 |
| 38 | 4673461 | Болт с внутренним шестигранником | 4 |
| 43 | J901040 | Болт | 2 |
| 44 | A590110 | Плоская шайба | 2 |
| 45 | A590910 | Пружинная шайба | 2 |
| 73 | 4313424 | Шланг | 1 |
| 74 | 4365112 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
