Гидролинии хода (трактор тип)[EU] — HITACHI SCX400-C3
Заводская схема «Гидролинии хода (трактор тип)[EU]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

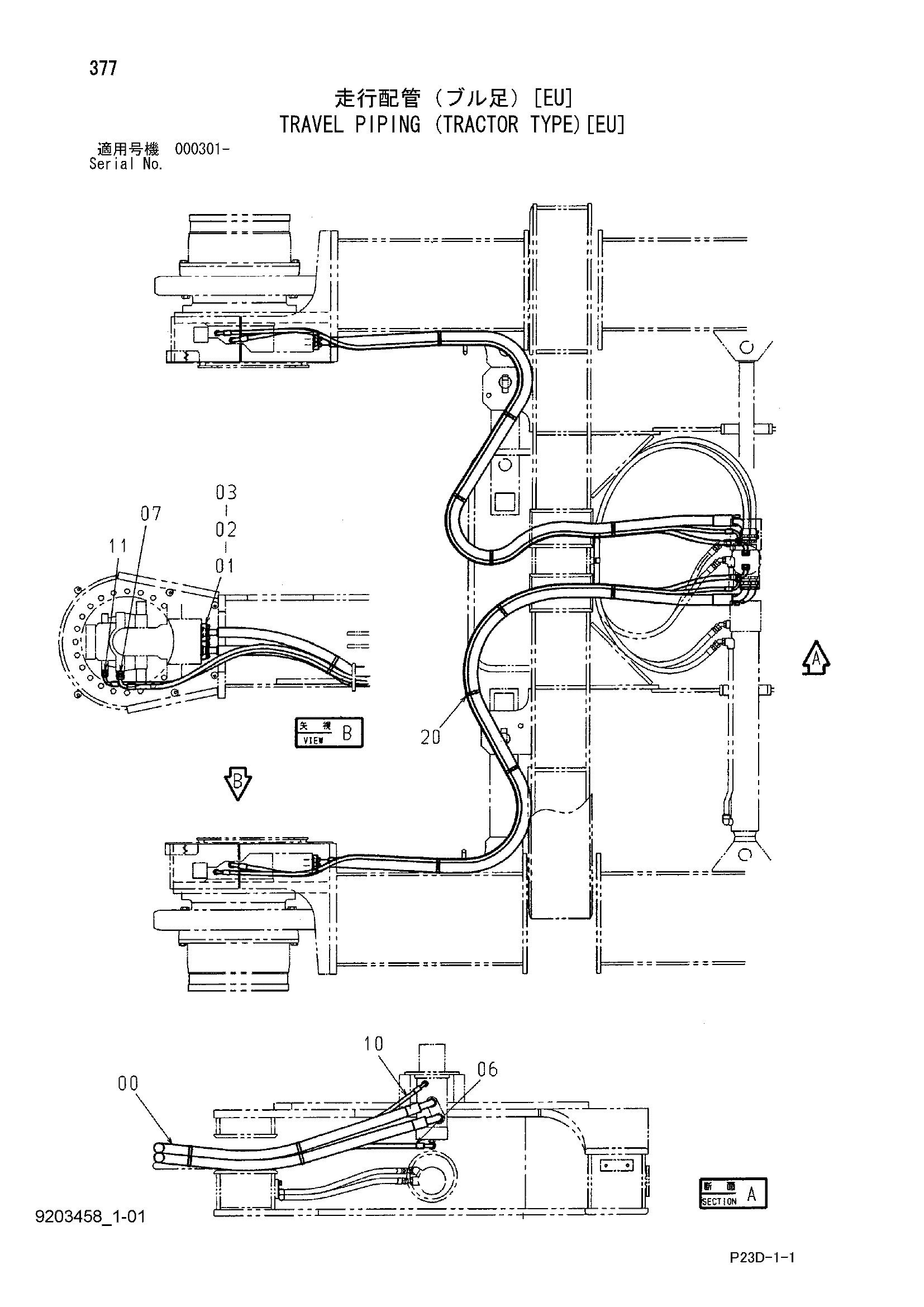

![Схема Гидролинии хода (трактор тип)[EU] HITACHI SCX400-C3](/catalog-drawings/46/46a5e800-c4ff-4786-a6cc-ddb40355fefd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457385 | Шланг | 4 |
| 01 | 4085560 | Разъёмный фланец | 8 |
| 02 | 966993 | Уплотнительное кольцо | 4 |
| 03 | M341240 | Болт с внутренним шестигранником | 16 |
| 06 | 4326453 | Шланг | 2 |
| 07 | 4210361 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4326452 | Шланг | 2 |
| 11 | 4200466 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4507512 | Хомут шланга | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
