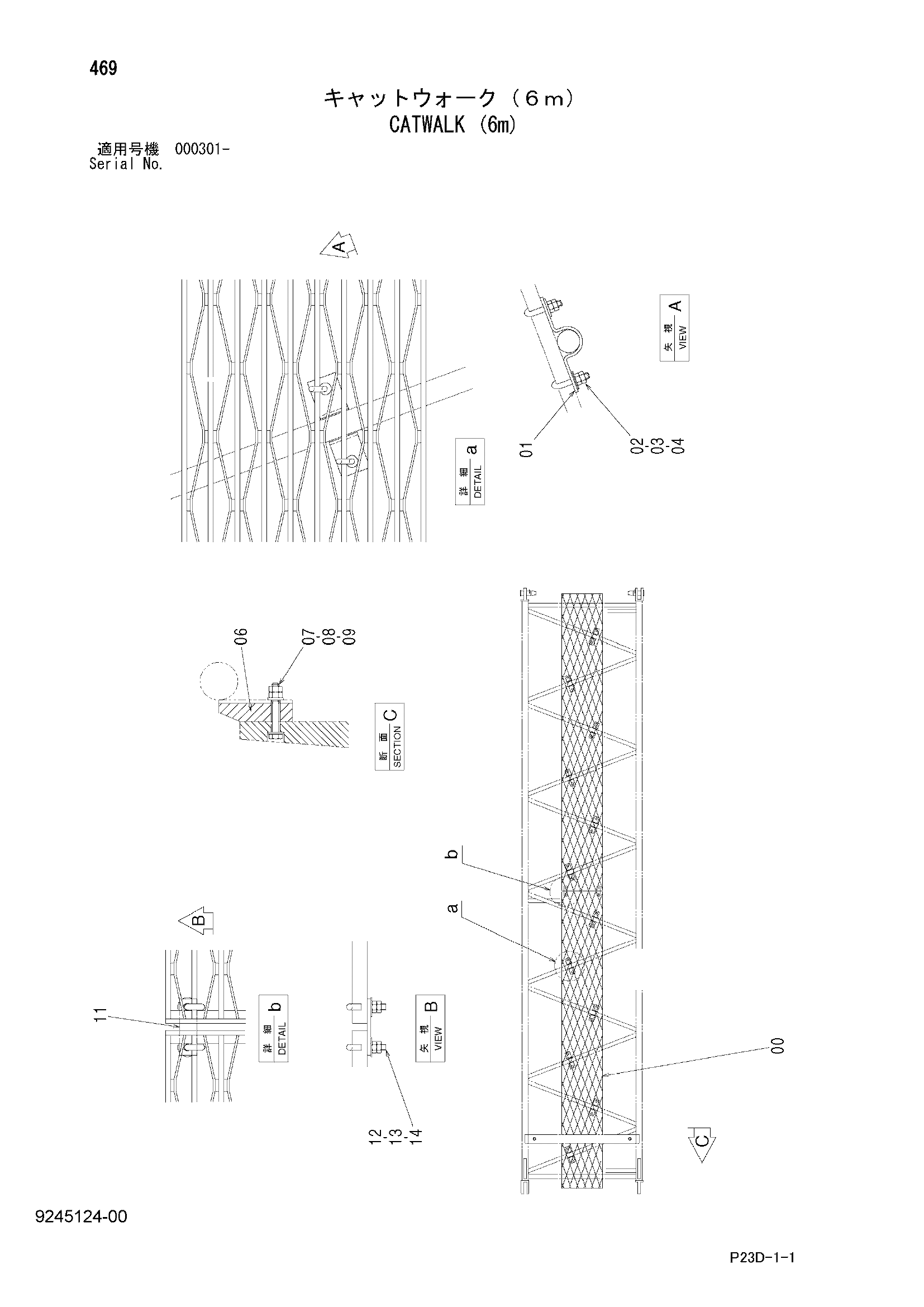

Катвалк (6m) — HITACHI SCX400-C3

Заводская схема «Катвалк (6m)» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4424892	Катвалк	2
01	4444353	Хомут	12
02	4346517	Крюк	24
03	J217083	Шайба	24
04	J950010	Гайка	48
06	4413738	Проставка	2
07	J901285	Болт	2
08	A590112	Плоская шайба	4
09	J950012	Гайка	4
11	X4246	Стопорная пластина	2
12	4346517	Крюк	4
13	J217083	Шайба	4
14	J950010	Гайка	8

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
