Стрела ограничитель подъёма предотвращение устройство [STD] — HITACHI SCX400-C3

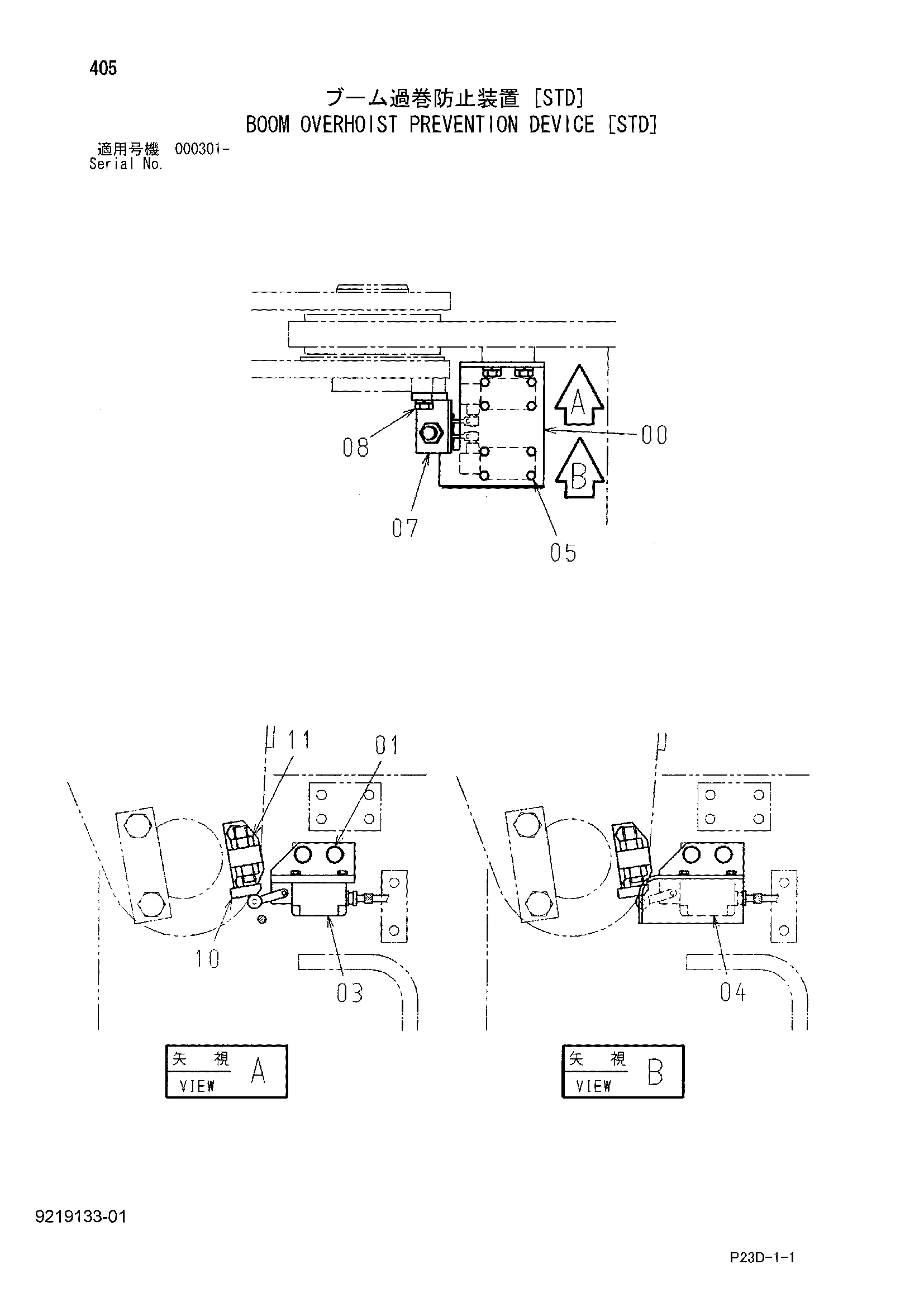

Заводская схема «Стрела ограничитель подъёма предотвращение устройство [STD]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела ограничитель подъёма предотвращение устройство [STD] HITACHI SCX400-C3](/catalog-drawings/cc/ccfc09e0-360a-4492-b1ae-52f2c427de97.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085510 | Кронштейн | 1 |
| 01 | J271220 | Болт с шайбой | 2 |
| 01A | J901220 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4459175 | Выключатель концевой | 1 |
| 04 | 4459176 | Выключатель концевой | 1 |
| 05 | J260620 | Болт с шайбой | 8 |
| 05A | J900620 | Болт | 1 |
| 05B | A590106 | Шайба | 1 |
| 07 | 9759644 | Кронштейн | 1 |
| 08 | J271225 | Болт с шайбой | 2 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 9757399 | Ответная планка | 1 |
| 11 | J950016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
