Механизм натяжения (плоский башмак тип)[STD] — HITACHI SCX400-C3
Заводская схема «Механизм натяжения (плоский башмак тип)[STD]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

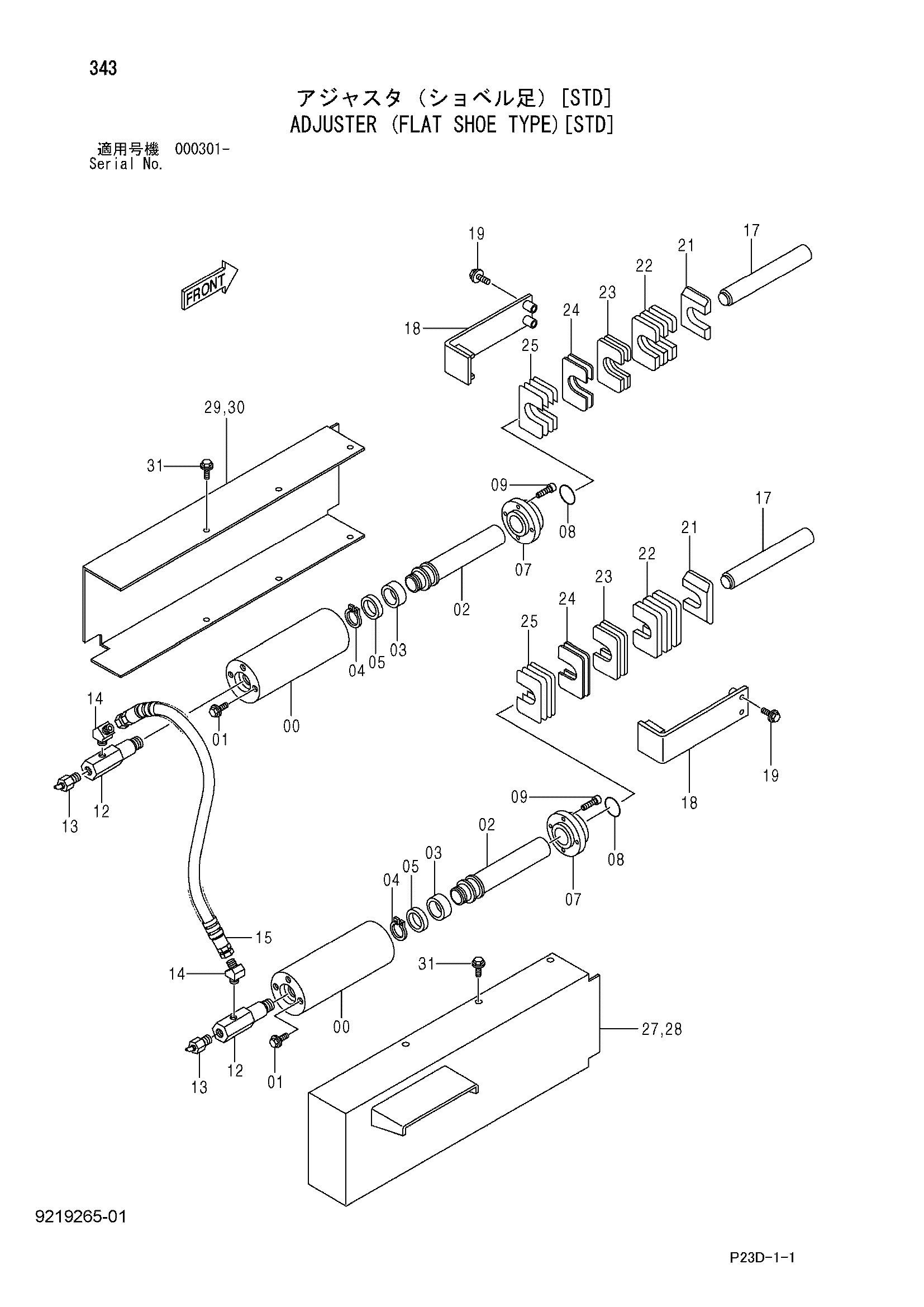

![Схема Механизм натяжения (плоский башмак тип)[STD] HITACHI SCX400-C3](/catalog-drawings/65/6510bd22-9cb9-4ee6-a53b-4a31b70bcd44.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9219265 | Механизм натяжения в сборе | 2 | |
| 00 | 3064890 | Гидроцилиндр | 2 |
| 01 | J271240 | Болт с шайбой | 6 |
| 01A | J901240 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 3064921 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 991342 | Стопорное кольцо | 2 |
| 05 | 4106879 | Износостойкое кольцо | 2 |
| 07 | 4144303 | Фланец | 2 |
| 08 | A810045 | Уплотнительное кольцо | 2 |
| 09 | M340830 | Болт с внутренним шестигранником | 8 |
| 12 | 4481640 | Разъём | 2 |
| 13 | 4255055 | Клапан | 2 |
| 14 | 94-1501 | Угловой штуцер | 2 |
| 15 | 4203151 | Шланг | 1 |
| 17 | 4482618 | Шток | 2 |
| 18 | 9759677 | Опора | 2 |
| 19 | J271260 | Болт с шайбой | 4 |
| 19A | J901260 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4083992 | Регулировочная шайба 25mm | 2 |
| 22 | 4085080 | Регулировочная шайба 25mm | 6 |
| 23 | 4085082 | Регулировочная шайба 12mm | 4 |
| 24 | 4085081 | Регулировочная шайба 4.5mm | 4 |
| 25 | 4092369 | Регулировочная шайба 3.2mm | 8 |
| 27 | 8089837 | Крышка (правый) | 1 |
| 28 | 8089838 | Крышка (левый) | 1 |
| 29 | 3096386 | Крышка (левый) | 1 |
| 30 | 3096385 | Крышка (правый) | 1 |
| 31 | J271220 | Болт с шайбой | 6 |
| 31A | J901220 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
