Пилотные гидролинии (насос) — HITACHI SCX400-C3

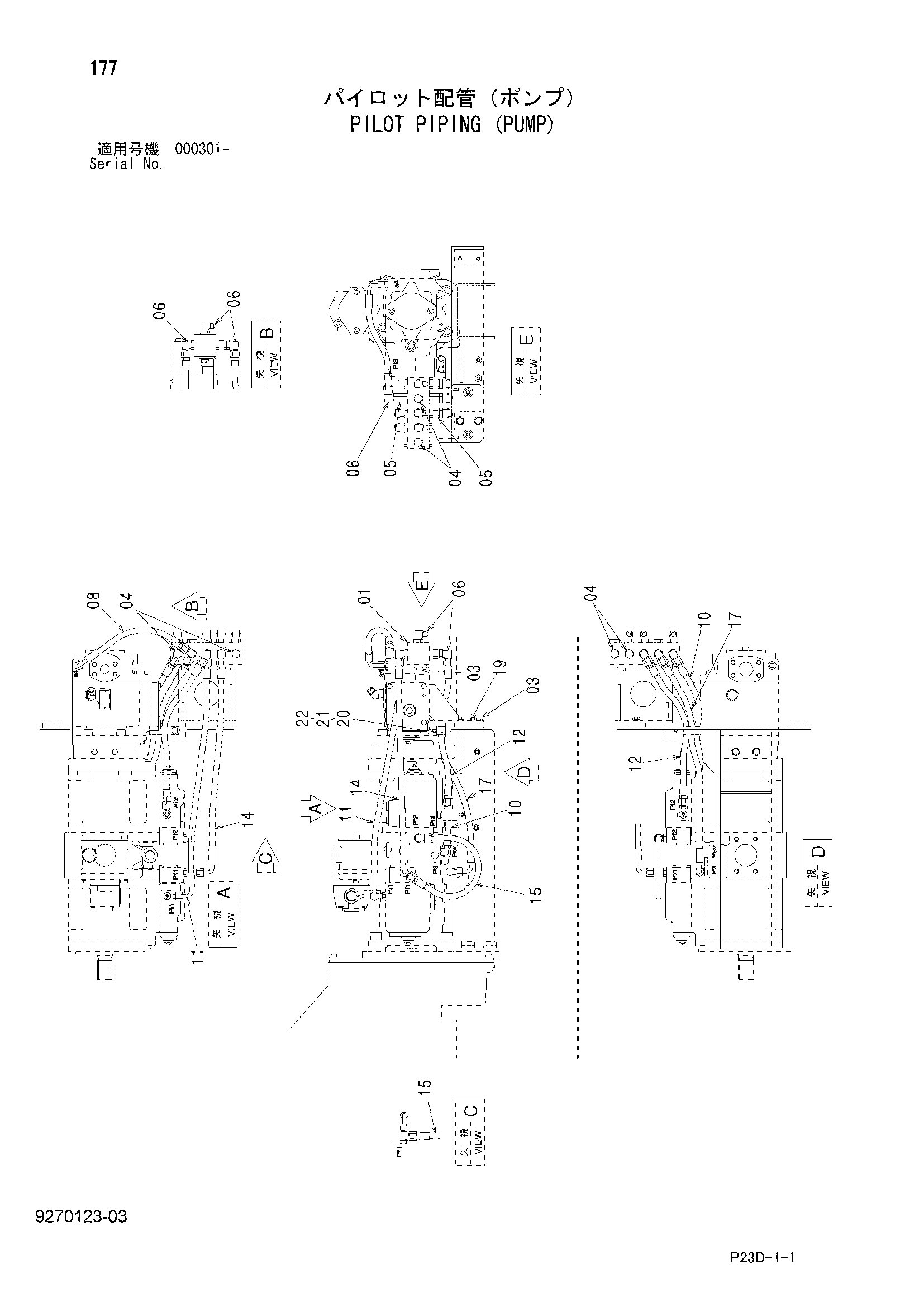

Заводская схема «Пилотные гидролинии (насос)» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3108870 | Коллектор | 1 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A885003 | Пробка | 6 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4214603 | Адаптер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 9 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4602204 | Шланг | 1 |
| 10 | 4480077 | Шланг | 1 |
| 11 | 4489631 | Шланг | 1 |
| 12 | 4613763 | Шланг | 1 |
| 14 | 4636420 | Шланг | 1 |
| 15 | 4613763 | Шланг | 1 |
| 17 | 4451924 | Шланг | 1 |
| 19 | 8107661 | Кронштейн | 1 |
| 20 | 4190266 | Зажим | 1 |
| 21 | J901020 | Болт | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
