Канат направляющая (кран) — HITACHI SCX400-C3

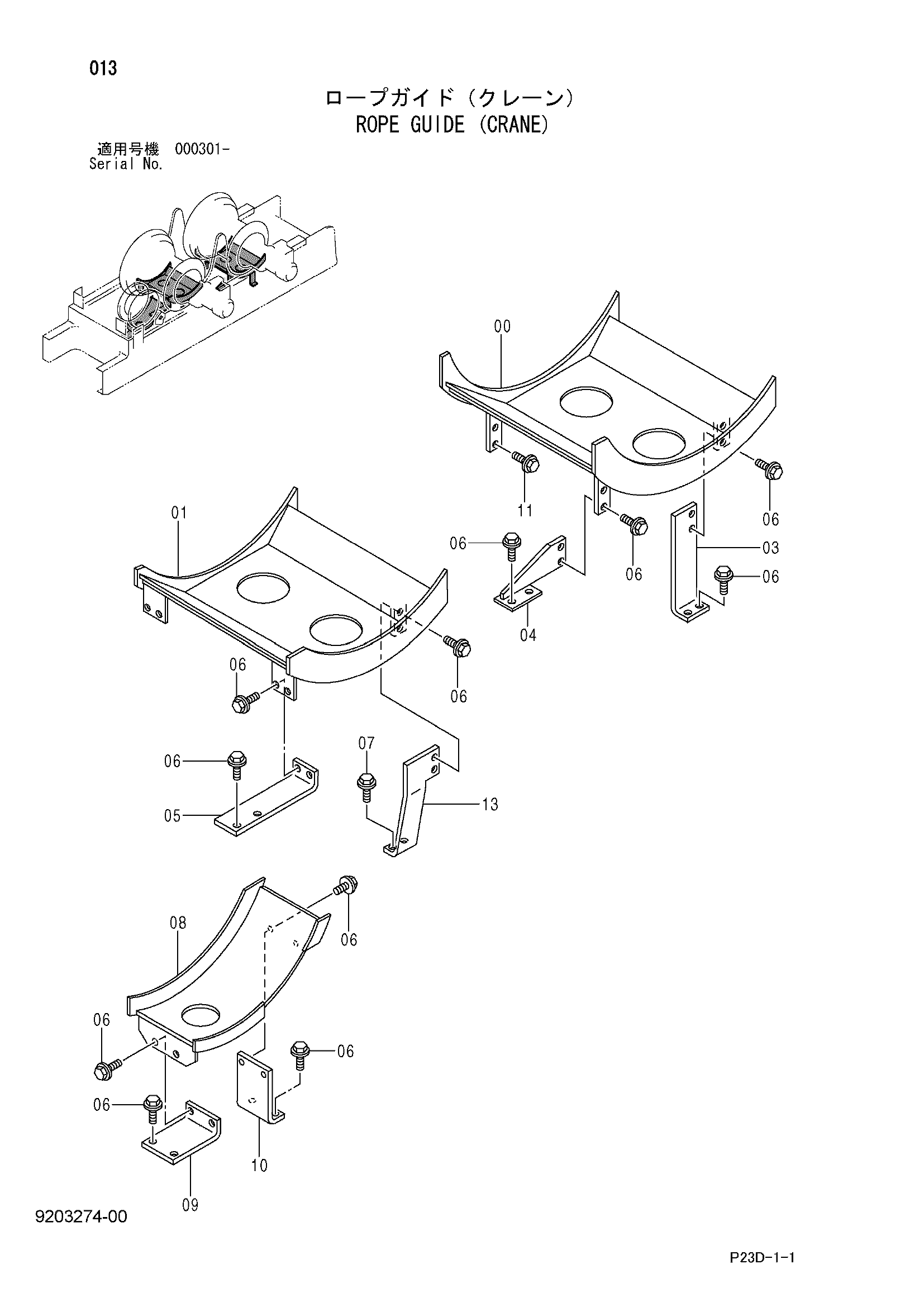

Заводская схема «Канат направляющая (кран)» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028969 | Направляющая каната | 1 |
| 01 | 7029284 | Направляющая каната | 1 |
| 03 | 4338718 | Кронштейн | 1 |
| 04 | 9742899 | Кронштейн | 1 |
| 05 | 4341004 | Кронштейн | 2 |
| 06 | J271230 | Болт с шайбой | 26 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 7027546 | Направляющая каната | 1 |
| 09 | 4320664 | Кронштейн | 1 |
| 10 | 4320663 | Кронштейн | 1 |
| 11 | J271225 | Болт с шайбой | 2 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4371765 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
