Гусеничная цепь 810mmG (трактор тип)[EU] — HITACHI SCX400-C3
Заводская схема «Гусеничная цепь 810mmG (трактор тип)[EU]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

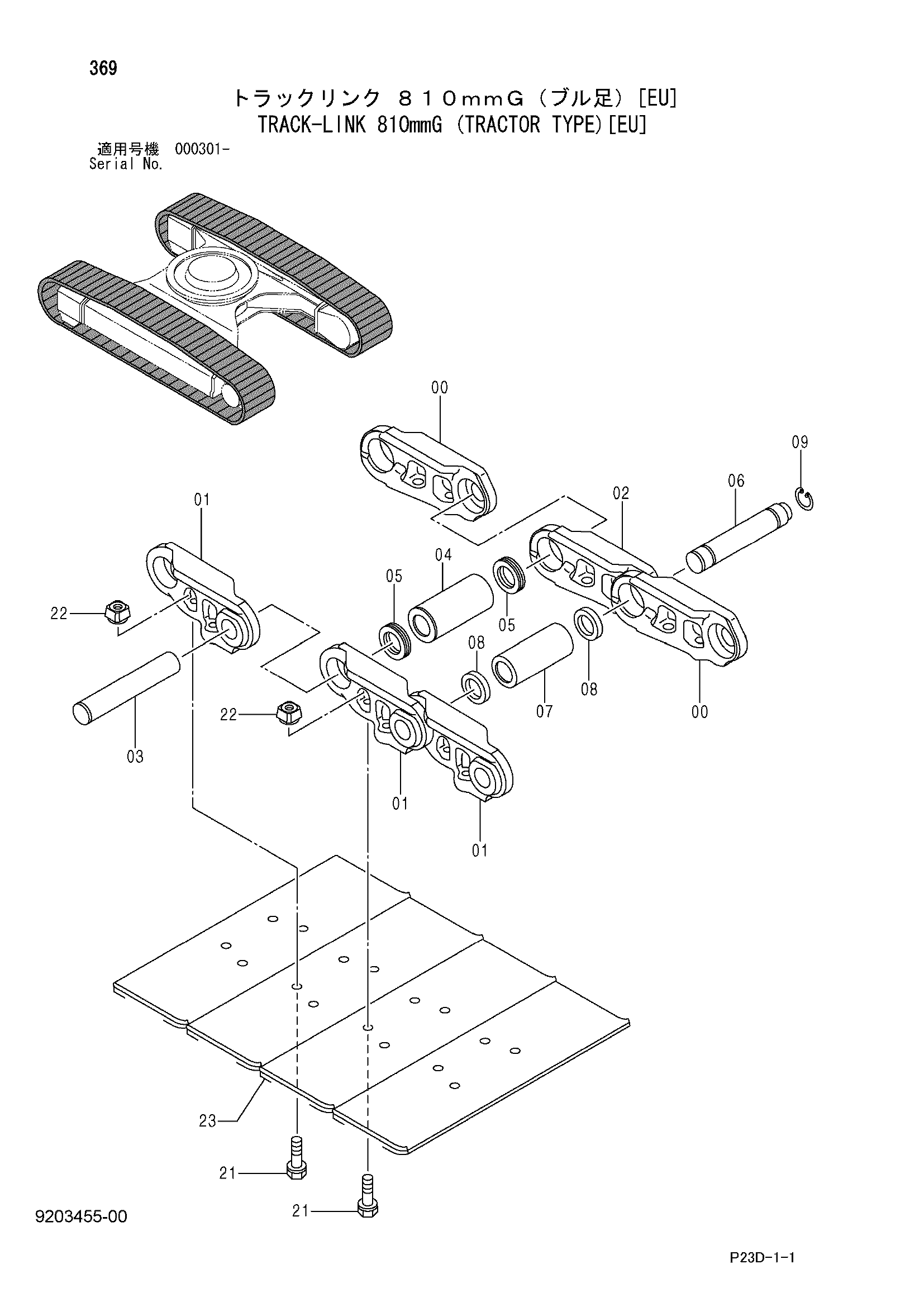

![Схема Гусеничная цепь 810mmG (трактор тип)[EU] HITACHI SCX400-C3](/catalog-drawings/3a/3a9702ac-24a8-4bef-8551-5237729a919b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9203455 | Гусеничная цепь в сборе | 2 | |
| 00-09 | 9203454 | Гусеничная цепь-в сборе | 1 |
| 00 | 1015705 | Гусеничная цепь B | 55 |
| 01 | 1015706 | Гусеничная цепь B | 56 |
| 02 | 3052405 | Гусеничная цепь M | 1 |
| 03 | 4336499 | Палец | 55 |
| 04 | 3069392 | Втулка | 55 |
| 05 | 4378892 | Пылезащитное уплотнение | 110 |
| 06 | 4336501 | Соединительный палец | 1 |
| 07 | 3069393 | Соединительная втулка | 1 |
| 08 | 4264458 | Коллер | 2 |
| 09 | 4186653 | Кольцо | 1 |
| 21 | 4143721 | Болт башмак | 224 |
| 22 | 3060205 | Гайка | 224 |
| 23 | 2045349 | Башмак грунтозацеп | 56 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
