Рукоятка (правый)[EU] — HITACHI SCX400-C3

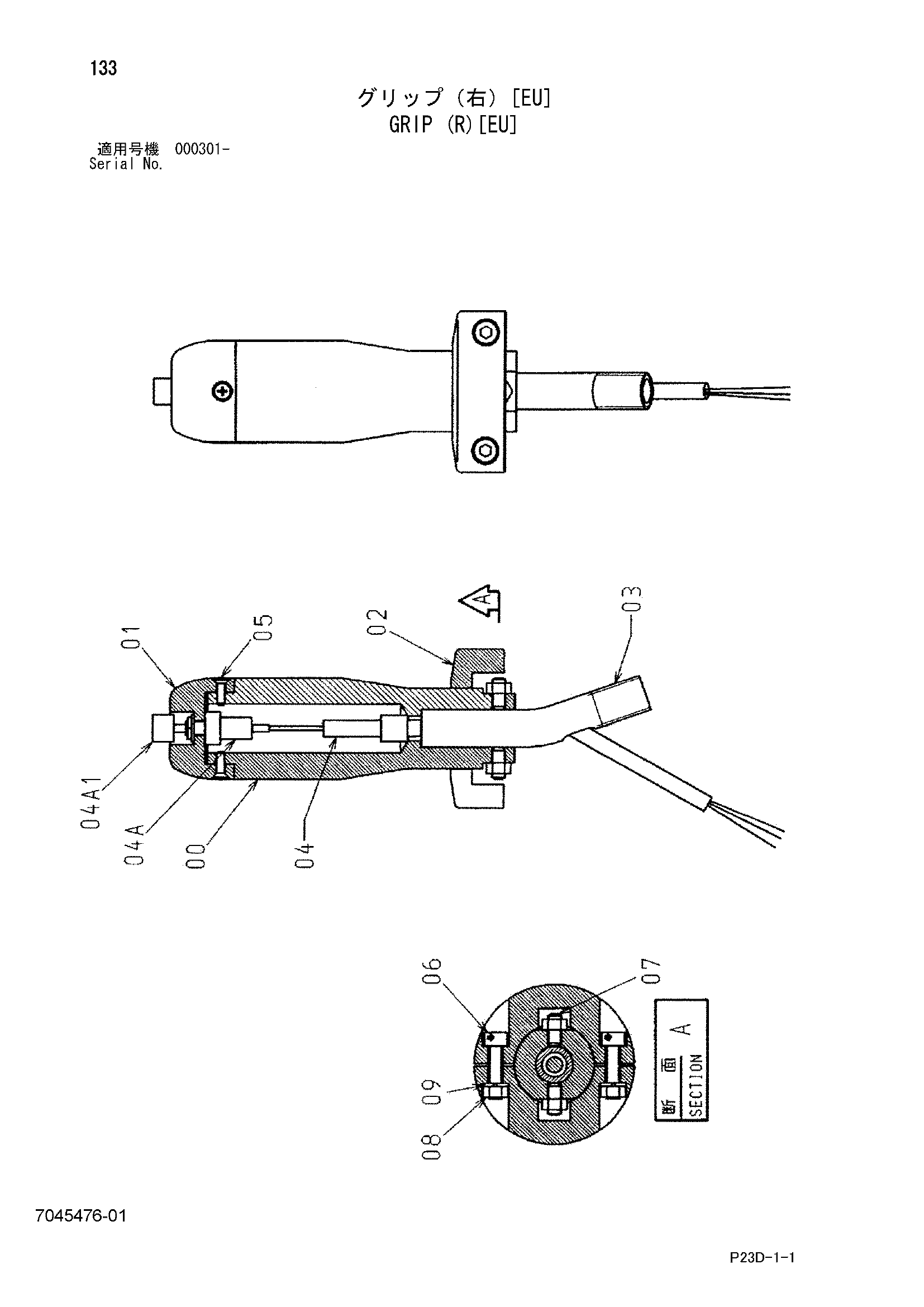

Заводская схема «Рукоятка (правый)[EU]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рукоятка (правый)[EU] HITACHI SCX400-C3](/catalog-drawings/2f/2f2438ee-a418-45cf-8c48-db388ecfa32c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 7045476 | Рукоятка (правый) | 1 | |
| 00 | 4444212 | Рукоятка | 1 |
| 01 | 4357491 | Рукоятка наружный | 1 |
| 02 | 3073789 | Опора | 2 |
| 03 | 4604537 | Трубка | 1 |
| 04 | 9761597 | Жгут проводов | 1 |
| 04A | 4340628 | Выключатель пусхбут. | 1 |
| 04A1 | 4459312 | Колпачок | 1 |
| 05 | J660310 | Винт | 2 |
| 06 | M340520 | Болт с внутренним шестигранником | 2 |
| 07 | 4357606 | Установочный винт | 2 |
| 08 | J230005 | Гайка | 4 |
| 09 | J251005 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
