Топливные трубопроводы — HITACHI SCX400-C3

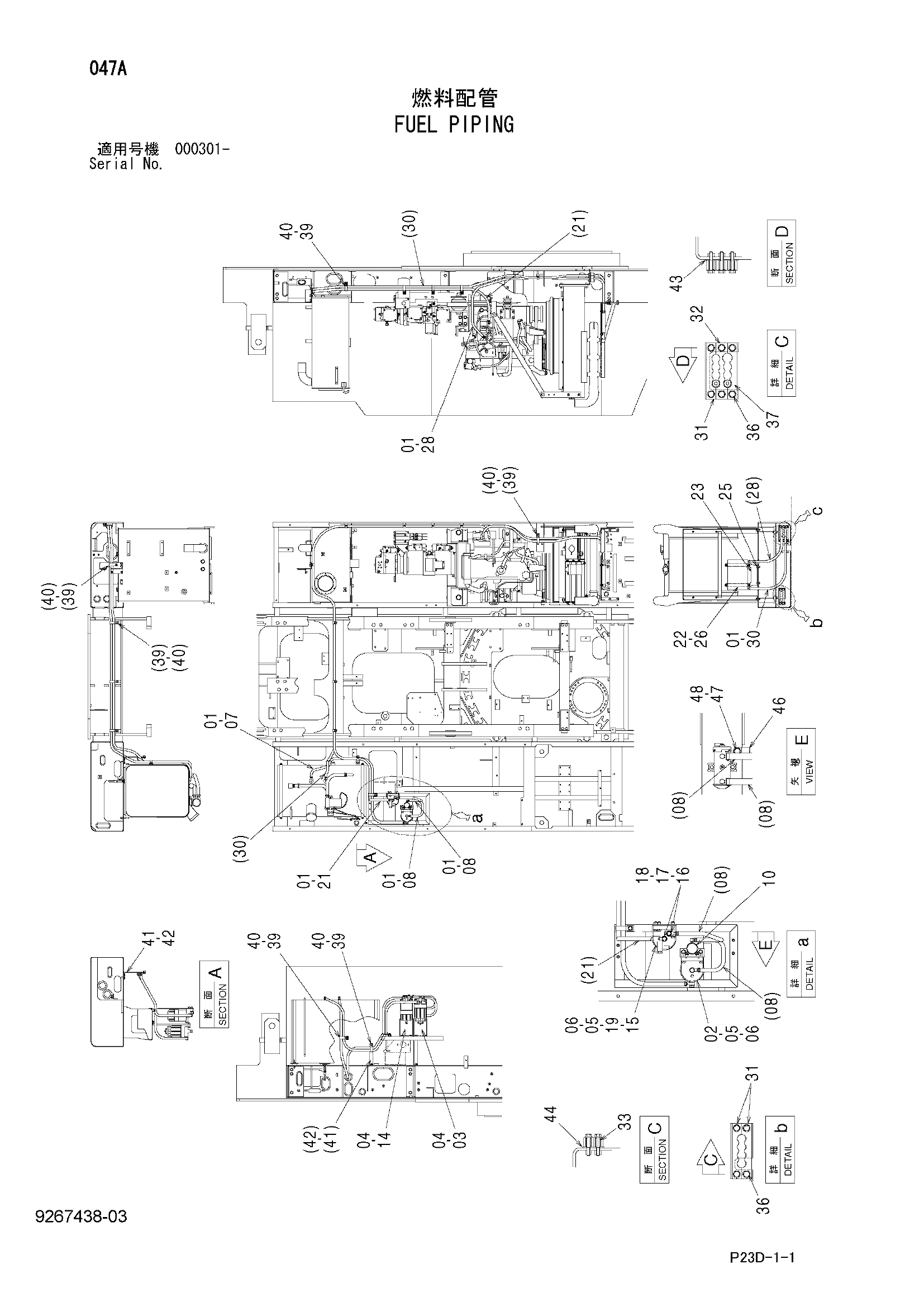

Заводская схема «Топливные трубопроводы» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4514700	Зажим шланг	12
02	4645228	Топливный фильтр	1
03	9766705	Кронштейн	1
04	J271030	Болт с шайбой	4
04A	J901030	Болт	1
04B	J222010	Шайба	1
05	J901045	Болт	4
06	A590910	Пружинная шайба	5
07	9202059	Топливный шланг	1
07A	4334135	Топливный шланг	1
07B	4455515	Трубка	1
08	4415281	Топливный шланг	2
10	4645227	Насос	1
14	9766706	Кронштейн	1
15	4648336	Топливный фильтр	1
16	4634716	Болт проушина	2
17	4634979	Манжета	4
18	4634911	Трубка топливный	2
19	J901080	Болт	1
21	4416386	Топливный шланг	1
22	J260825	Болт с шайбой	4
22A	J900825	Болт	1
22B	A590108	Плоская шайба	1
23	8107714	Кронштейн	1
25	J271030	Болт с шайбой	2
25A	J901030	Болт	1
25B	J222010	Шайба	1
26	4650160	Радиатор	1
28	4663824	Топливный шланг	1
30	4650812	Топливный шланг	1
31	4659272	Хомут шланга	3
32	4659282	Хомут шланга	1
33	4326327	Проставка	10
36	J271060	Болт с шайбой	10
36A	J901060	Болт	1
36B	J222010	Шайба	1
37	4663787	Хомут шланга	1
39	4192034	Зажим	12
40	J271020	Болт с шайбой	12
40A	J901020	Болт	1
40B	J222010	Шайба	1
41	9766707	Кронштейн	1
42	J271030	Болт с шайбой	2
42A	J901030	Болт	1
42B	J222010	Шайба	1
43	4663782	Сиденье	1
44	4663661	Пластина	1
46	4190261	Зажим	1
47	J901016	Болт	1
48	A590910	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
