Аукс.джиб — HITACHI SCX400-C3

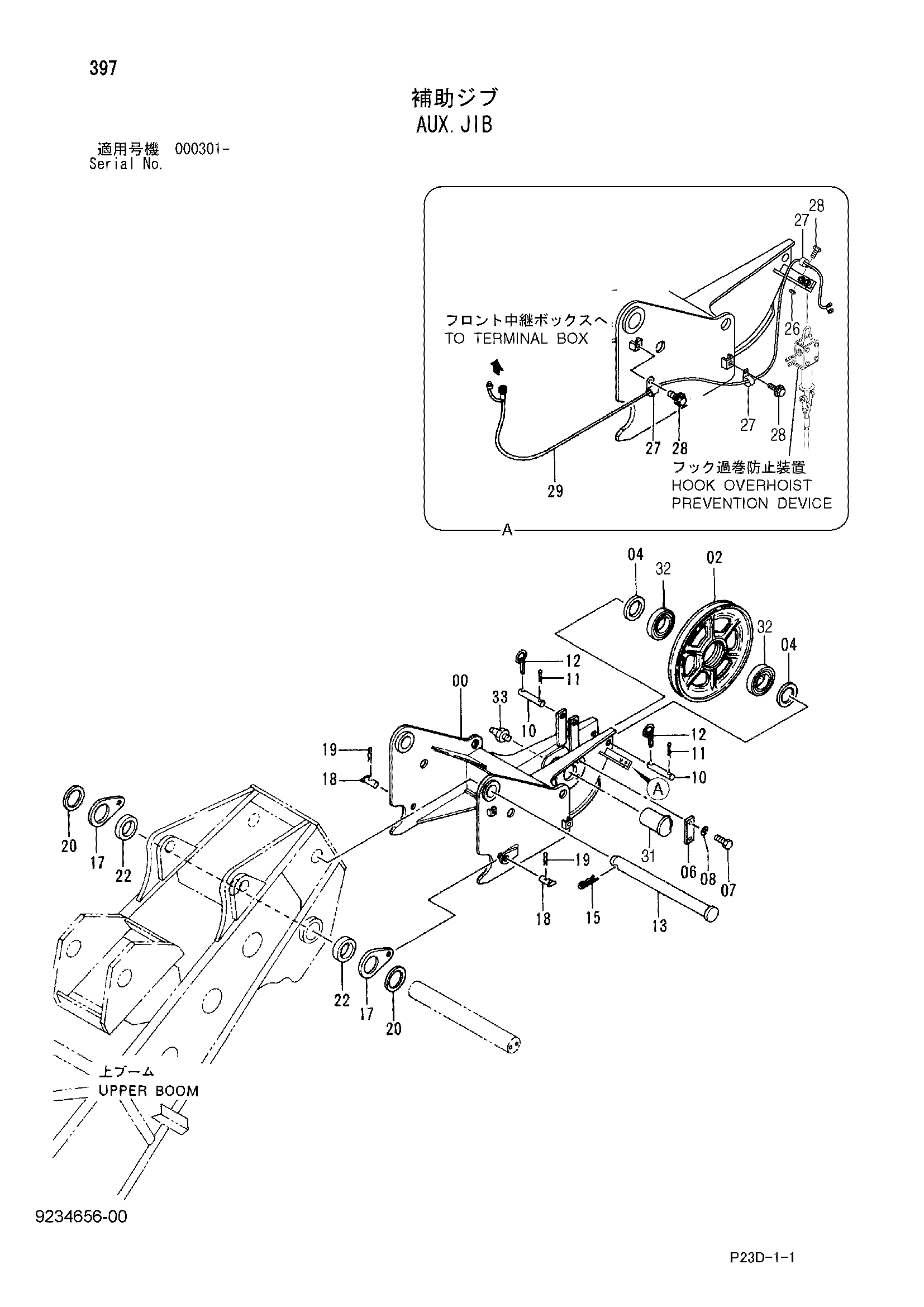

Заводская схема «Аукс.джиб» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9234656 | Аукс.джиб | 1 | |
| 00 | 6020449 | Кронштейн канатный блок | 1 |
| 02 | 3080673 | Канатный блок | 1 |
| 04 | 4315263 | Проставка | 2 |
| 06 | X4248 | Стопорная пластина | 1 |
| 07 | J932035 | Болт | 2 |
| 08 | A590920 | Пружинная шайба | 2 |
| 10 | 4315108 | Палец | 2 |
| 11 | A768045 | Шплинт | 2 |
| 12 | 4001834 | Палец кольцо | 2 |
| 13 | 4131848 | Палец | 1 |
| 15 | 4043750 | Стопорный палец | 1 |
| 17 | 4145909 | Тяга | 2 |
| 18 | 9715956 | Палец | 2 |
| 19 | 487041 | Стопорный палец | 2 |
| 20 | 4082396 | Проставка | 2 |
| 22 | 4145910 | Проставка | 2 |
| 26 | M660010 | U-образная гайка | 1 |
| 27 | 4190271 | Зажим | 3 |
| 28 | J271020 | Болт с шайбой | 3 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4602382 | Жгут проводов | 1 |
| 31 | 4352842 | Палец | 1 |
| 32 | 950386 | Шариковый подшипник | 2 |
| 33 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
