Стрела оверловер ограничитель [EU] — HITACHI SCX400-C3

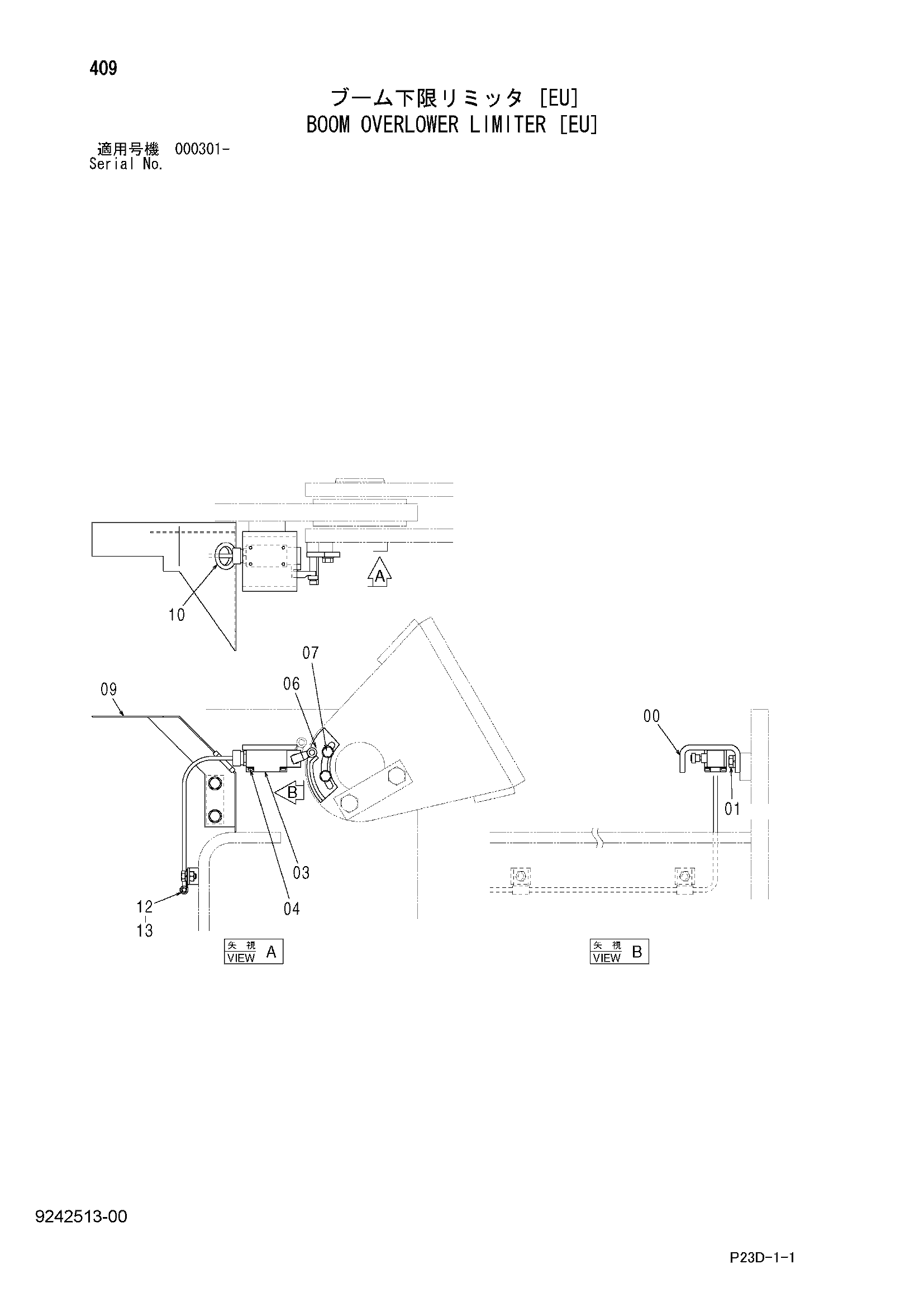

Заводская схема «Стрела оверловер ограничитель [EU]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела оверловер ограничитель [EU] HITACHI SCX400-C3](/catalog-drawings/6b/6bdf0a81-0ae2-4bf6-be78-b6b13217d0e3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614784 | Кронштейн | 1 |
| 01 | J271225 | Болт с шайбой | 2 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4610298 | Выключатель концевой | 1 |
| 04 | J450540 | Винт с шайбой | 4 |
| 06 | 9761920 | Ответная планка | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 8070071 | Кронштейн | 1 |
| 10 | 4211059 | Резиновая втулка | 1 |
| 12 | 4190261 | Зажим | 2 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
