Основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм рычаг [STD] — HITACHI SCX400-C3
Заводская схема «Основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм рычаг [STD]» для HITACHI SCX400-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

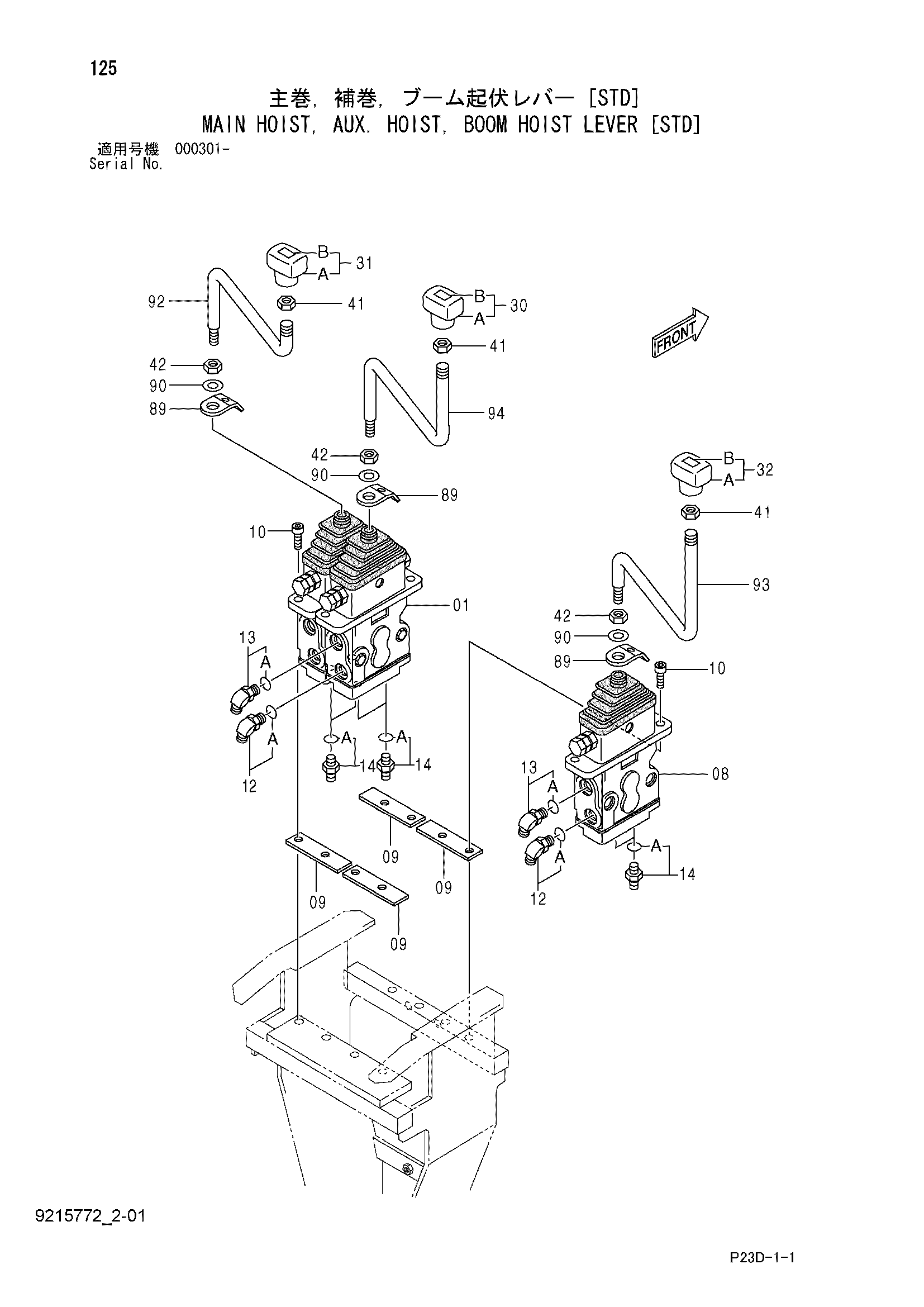

![Схема Основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм рычаг [STD] HITACHI SCX400-C3](/catalog-drawings/de/de3b726a-4a00-4612-bd4b-a36f75d4797b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4419318 | Пилотный клапан | 1 |
| 08 | 4363973 | Пилотный клапан | 1 |
| 09 | 4310205 | Манжета | 4 |
| 10 | M341020 | Болт с внутренним шестигранником | 6 |
| 12 | 4322805 | Фильтр | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 6 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 9749191 | Рукоятка M | 1 |
| 30A | 3068261 | Рукоятка | 1 |
| 30B | 4394422 | Информационный пластина | 1 |
| 31 | 9749192 | Рукоятка A | 1 |
| 31A | 3068261 | Рукоятка | 1 |
| 31B | 4394423 | Информационный пластина | 1 |
| 32 | 9742309 | Рукоятка BH | 1 |
| 32A | 3068261 | Рукоятка | 1 |
| 32B | 4331127 | Информационный пластина | 1 |
| 41 | 4321193 | Гайка | 3 |
| 42 | J950012 | Гайка | 3 |
| 89 | 4411096 | Кронштейн | 3 |
| 90 | J250012 | Плоская шайба | 3 |
| 92 | 8080573 | Рычаг (A) | 1 |
| 93 | 3081465 | Рычаг (BH) | 1 |
| 94 | 8081441 | Рычаг (A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
