Пилотные гидролинии (9-2) — HITACHI SCX400

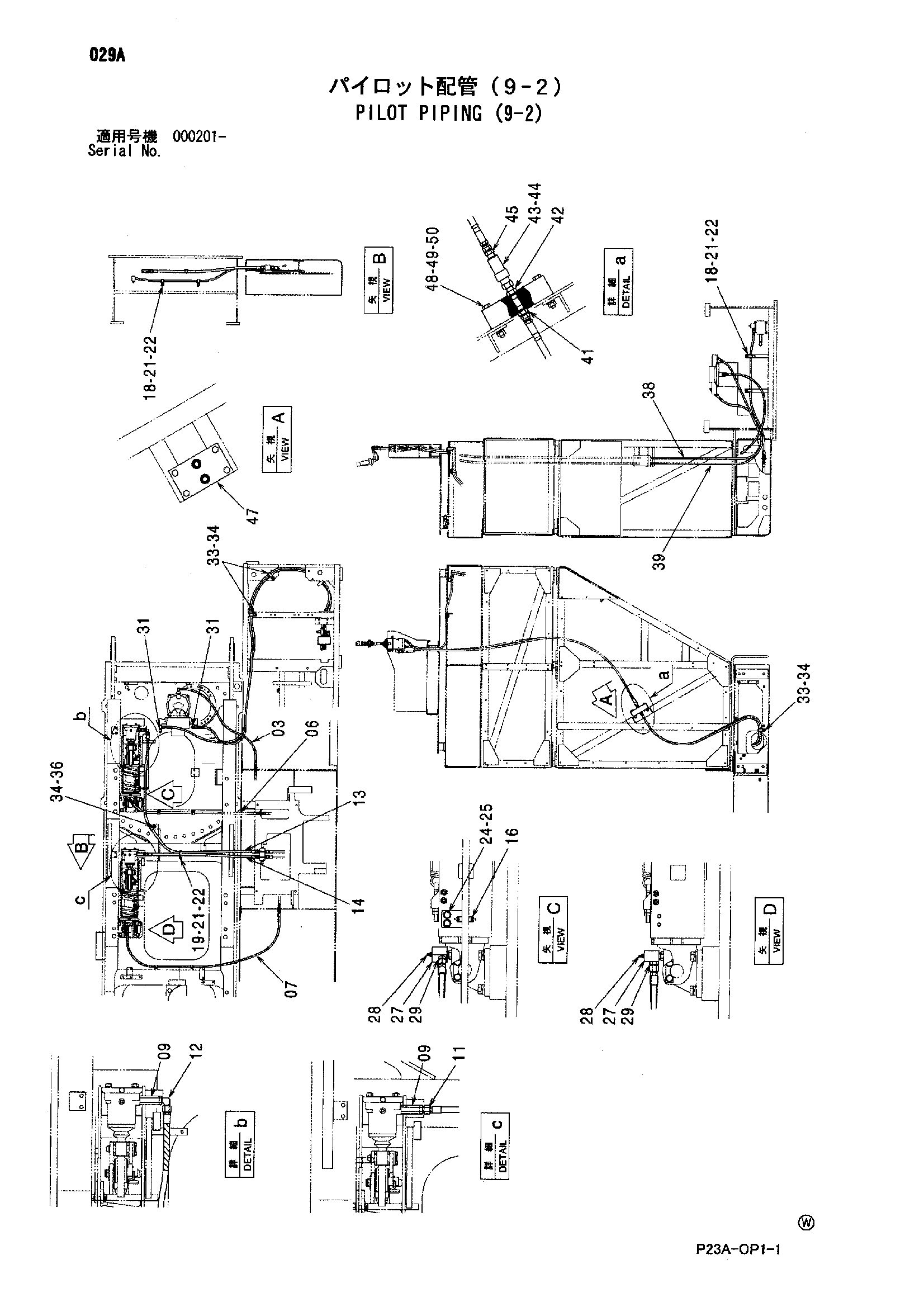

Заводская схема «Пилотные гидролинии (9-2)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4317875 | Нейлоновый шланг | 1 |
| 06 | 4318411 | Шланг | 1 |
| 07 | 4318414 | Шланг | 1 |
| 09 | 4483454 | Переходник | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4154672 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4318415 | Шланг | 1 |
| 14 | 4304467 | Шланг | 1 |
| 16 | 4184582 | Резиновая втулка | 1 |
| 18 | 4190263 | Зажим | 4 |
| 19 | 4190266 | Зажим | 1 |
| 21 | J901016 | Болт | 5 |
| 22 | A590910 | Пружинная шайба | 5 |
| 24 | 9740879 | Ограничитель | 1 |
| 25 | J271016 | Болт с шайбой | 2 |
| 25A | J901016 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4344884 | Переходник S | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4346128 | Штуцер | 2 |
| 29 | 4200466 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4254563 | Выключатель давление | 2 |
| 31A | 4113154 | Уплотнительное кольцо | 1 |
| 33 | 4190282 | Зажим | 3 |
| 34 | J271025 | Болт с шайбой | 4 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4190275 | Зажим | 1 |
| 38 | 4631109 | Шланг | 1 |
| 39 | 4631110 | Шланг | 1 |
| 41 | 4200466 | Адаптер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4229648 | Адаптер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4022907 | Самоуплотняющееся соединение | 2 |
| 43A | 4072595 | Колпачок | 1 |
| 44 | 4022908 | Самоуплотняющееся соединение | 2 |
| 44A | 4072596 | Колпачок | 1 |
| 45 | 4215650 | Адаптер | 2 |
| 47 | 4408928 | Коллектор | 1 |
| 48 | J901080 | Болт | 4 |
| 49 | J222010 | Шайба | 4 |
| 50 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
