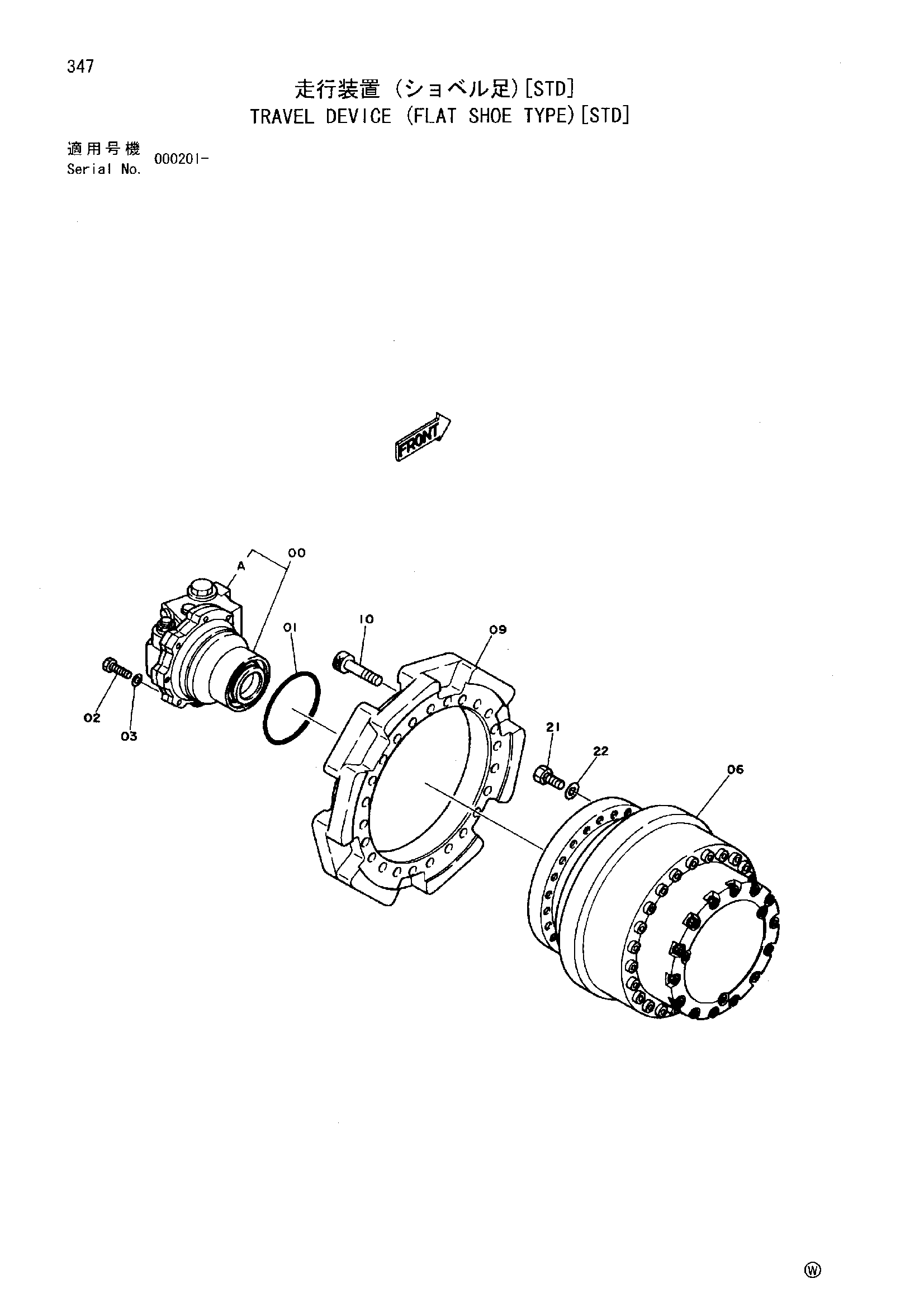

Бортовой редуктор (плоский башмак тип)[STD] — HITACHI SCX400
Заводская схема «Бортовой редуктор (плоский башмак тип)[STD]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Бортовой редуктор (плоский башмак тип)[STD] HITACHI SCX400](/catalog-drawings/a2/a26dbb6c-12b9-4e1b-8d19-03c147b8c8b0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-10 | 9101054 | Бортовой редуктор в сборе | 2 |
| 00 | 9074908 | Гидромотор | 1 |
| 00A | 9064220 | Тормозной клапан | 1 |
| 01 | 4174183 | Уплотнительное кольцо | 1 |
| 02 | J931685 | Болт | 2 |
| 03 | A590916 | Пружинная шайба | 2 |
| 06 | 9077371 | Трансмиссия | 1 |
| 09 | 2024115 | Тумблер дривинг | 1 |
| 10 | M342200 | Болт с внутренним шестигранником | 24 |
| 21 | J932285 | Болт | 44 |
| 22 | 4089822 | Шайба | 44 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
