Пилотные гидролинии (2-3)[STD] — HITACHI SCX400
Заводская схема «Пилотные гидролинии (2-3)[STD]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

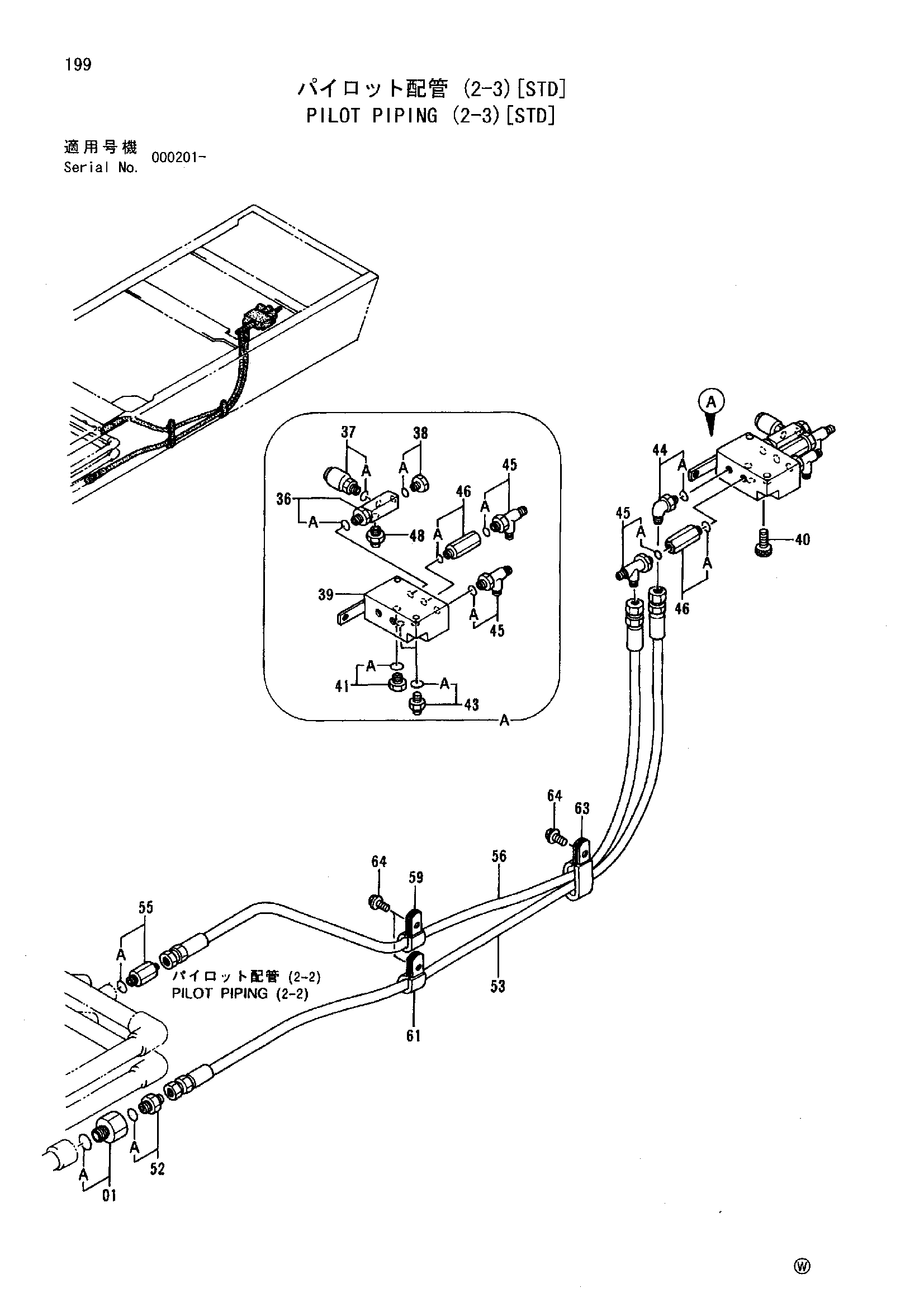

![Схема Пилотные гидролинии (2-3)[STD] HITACHI SCX400](/catalog-drawings/f1/f187f553-193b-4a05-aea2-bc0df0f81ccc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4263450 | Переходник S | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4343654 | Переходник S | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4254563 | Выключатель давление | 1 |
| 37A | 4113154 | Уплотнительное кольцо | 1 |
| 38 | 4092534 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4254611 | Запорный клапан | 1 |
| 40 | M341045 | Болт с внутренним шестигранником | 2 |
| 41 | 4092534 | Пробка | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200466 | Адаптер | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4154671 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4225403 | Тройник | 3 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4261357 | Адаптер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4215650 | Адаптер | 1 |
| 52 | 4200469 | Адаптер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4262281 | Нейлоновый шланг | 1 |
| 55 | 4276965 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4318794 | Нейлоновый шланг | 1 |
| 59 | 4190275 | Зажим | 1 |
| 61 | 4259817 | Зажим | 1 |
| 63 | 4190291 | Зажим | 1 |
| 64 | J271025 | Болт с шайбой | 3 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
