Пилотные гидролинии (7-1)[STD] — HITACHI SCX400
Заводская схема «Пилотные гидролинии (7-1)[STD]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

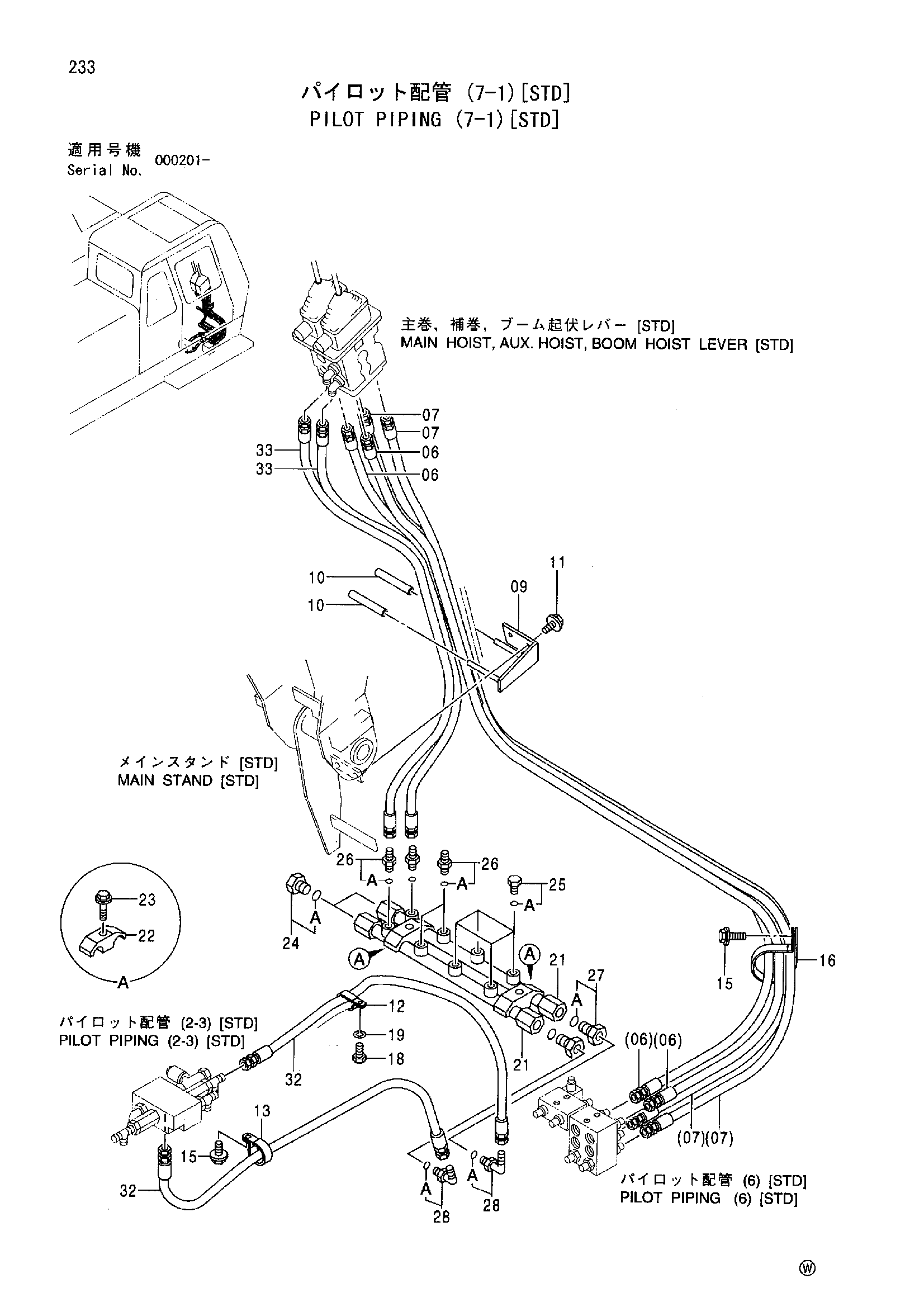

![Схема Пилотные гидролинии (7-1)[STD] HITACHI SCX400](/catalog-drawings/cc/cca7c7c3-2765-46a0-95a7-3b1be5e9ee74.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4319150 | Шланг | 2 |
| 07 | 4319151 | Шланг | 2 |
| 09 | 9742971 | Опора | 1 |
| 10 | 4317431 | Трубка | 2 |
| 11 | J260614 | Болт с шайбой | 2 |
| 11A | J900614 | Болт | 1 |
| 11B | A590106 | Шайба | 1 |
| 12 | 4190282 | Зажим | 1 |
| 13 | 4190265 | Зажим | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4204136 | Зажим | 1 |
| 18 | J901020 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 21 | 8070022 | Трубка | 2 |
| 22 | 4189859 | Хомут трубки | 2 |
| 23 | J271255 | Болт с шайбой | 2 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4174542 | Пробка | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4093624 | Пробка | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4200467 | Адаптер | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4263450 | Переходник S | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4200471 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4379561 | Шланг | 2 |
| 33 | 4390648 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
