Насос трубопроводы [EU] — HITACHI SCX400
Заводская схема «Насос трубопроводы [EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

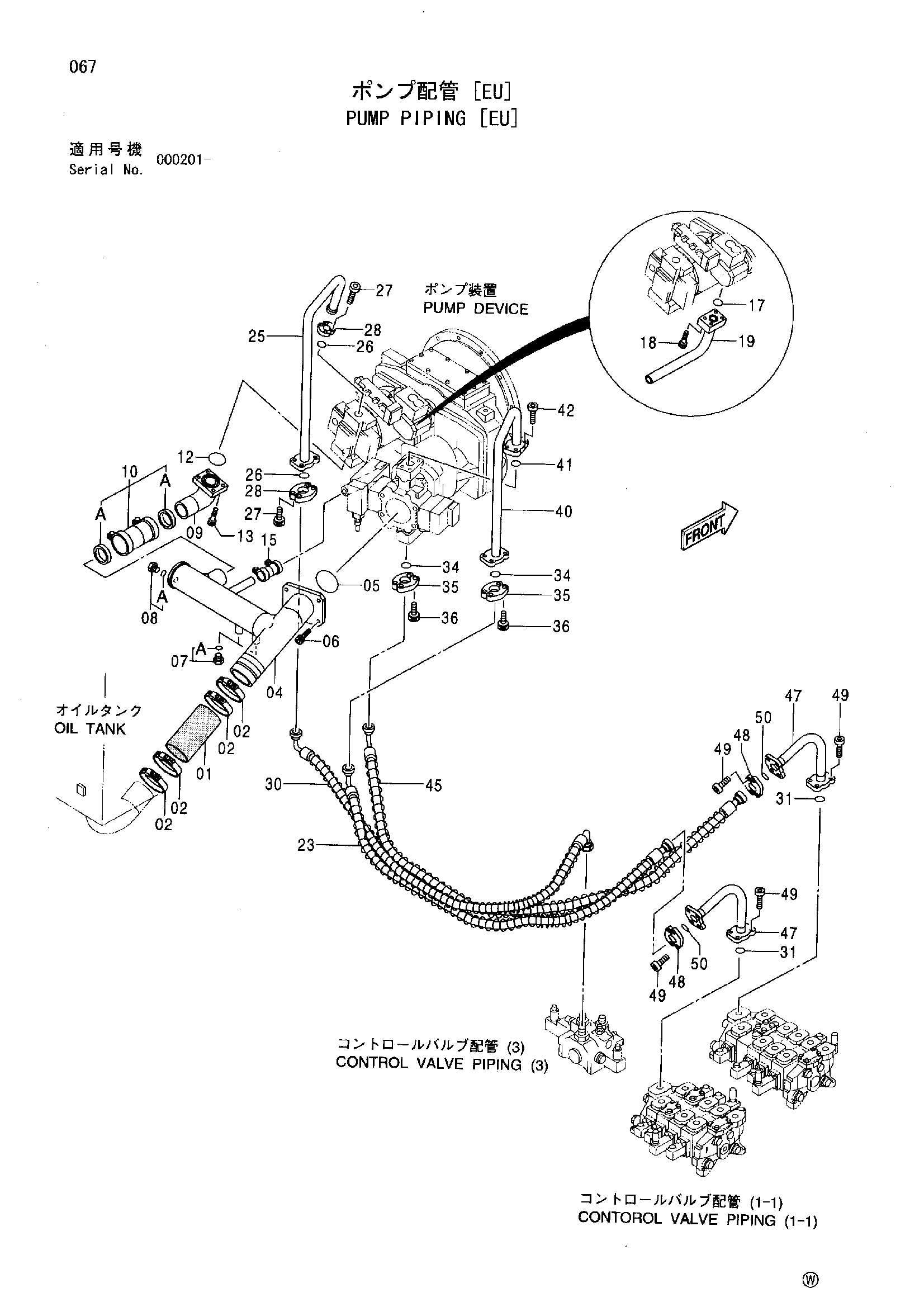

![Схема Насос трубопроводы [EU] HITACHI SCX400](/catalog-drawings/cb/cb670bf4-12c4-4231-b4b7-5987fe786372.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4341645 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 4 |
| 04 | 7030759 | Трубка | 1 |
| 05 | A811115 | Уплотнительное кольцо | 1 |
| 06 | M341640 | Болт с внутренним шестигранником | 4 |
| 07 | 4113926 | Пробка | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4092534 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9743721 | Трубка | 1 |
| 10 | 4067833 | Муфта | 1 |
| 10A | 4196261 | Уплотнение кольцо | 2 |
| 12 | A811060 | Уплотнительное кольцо | 1 |
| 13 | M341236 | Болт с внутренним шестигранником | 4 |
| 15 | 4073889 | Муфта | 1 |
| 17 | A811030 | Уплотнительное кольцо | 1 |
| 18 | M341036 | Болт с внутренним шестигранником | 4 |
| 19 | 9743722 | Трубка | 1 |
| 23 | 4453044 | Шланг | 1 |
| 25 | 8061048 | Трубка | 1 |
| 26 | 966993 | Уплотнительное кольцо | 2 |
| 27 | M341030 | Болт с внутренним шестигранником | 8 |
| 28 | 962453 | Разъёмный фланец | 4 |
| 30 | 4412936 | Шланг | 1 |
| 31 | A811040 | Уплотнительное кольцо | 2 |
| 34 | 966993 | Уплотнительное кольцо | 2 |
| 35 | 4085560 | Разъёмный фланец | 4 |
| 36 | M341240 | Болт с внутренним шестигранником | 8 |
| 40 | 8057012 | Трубка | 1 |
| 41 | A811035 | Уплотнительное кольцо | 1 |
| 42 | M341236 | Болт с внутренним шестигранником | 4 |
| 45 | 4453046 | Шланг | 1 |
| 47 | 9747493 | Трубка | 2 |
| 48 | 4085560 | Разъёмный фланец | 4 |
| 49 | M341240 | Болт с внутренним шестигранником | 16 |
| 50 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
