Пилотные гидролинии (2-2) — HITACHI SCX400

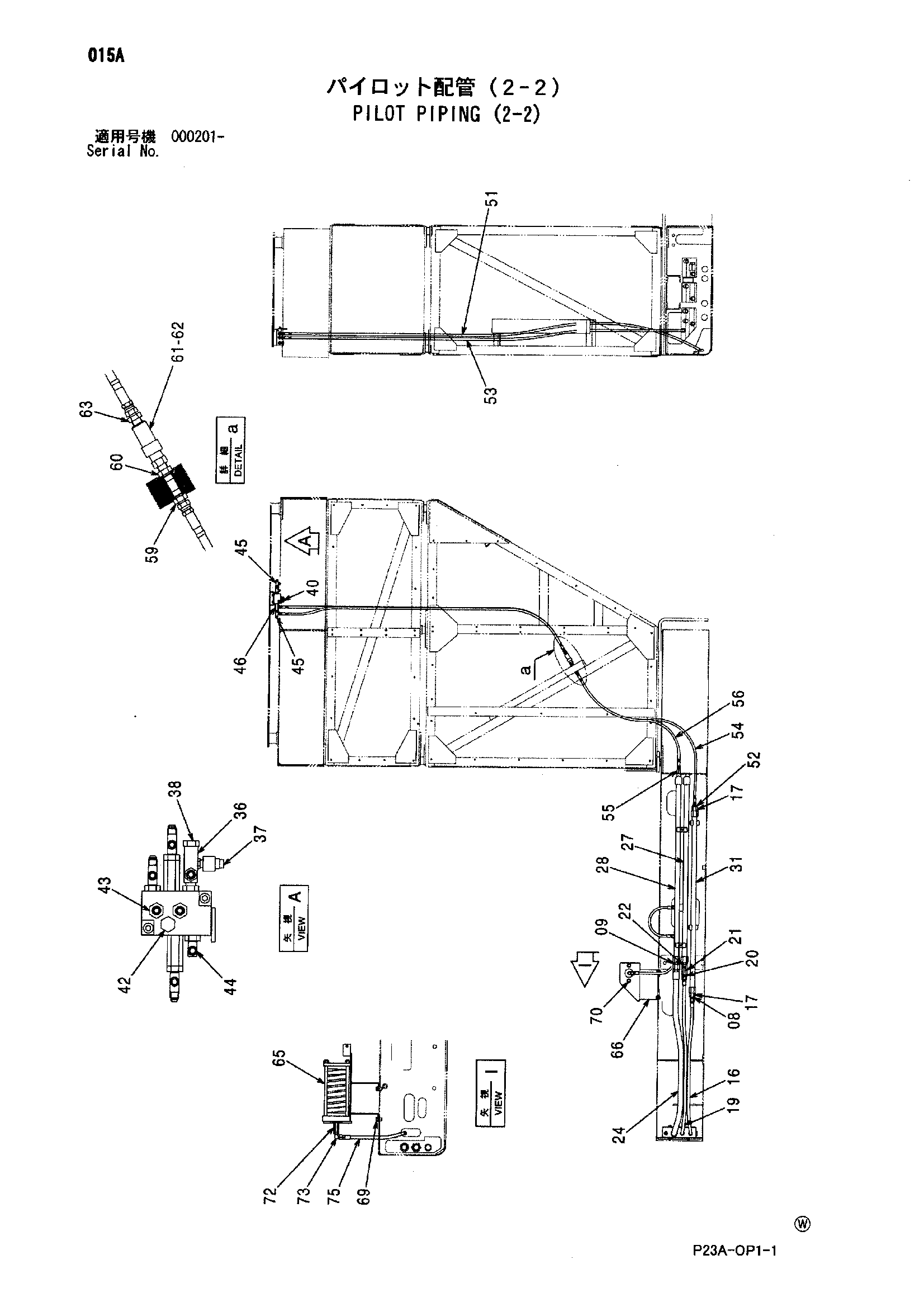

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4210361 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4042033 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4318416 | Шланг | 1 |
| 17 | 4263450 | Переходник S | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4304473 | Шланг | 1 |
| 20 | 4221287 | Адаптер | 1 |
| 21 | 9034570 | Обратный клапан | 1 |
| 22 | 4222089 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4105533 | Шланг | 1 |
| 27 | 8060015 | Трубка | 1 |
| 28 | 8060016 | Трубка | 1 |
| 31 | 9740955 | Трубка | 1 |
| 36 | 4343654 | Переходник S | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4254563 | Выключатель давление | 1 |
| 37A | 4113154 | Уплотнительное кольцо | 1 |
| 38 | 4092534 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | M341045 | Болт с внутренним шестигранником | 2 |
| 42 | 4092534 | Пробка | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200466 | Адаптер | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4154671 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4225403 | Тройник | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4261357 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4631007 | Шланг | 1 |
| 52 | 4200469 | Адаптер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4631006 | Шланг | 1 |
| 54 | 4631004 | Шланг | 1 |
| 55 | 4276965 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4626048 | Шланг | 1 |
| 59 | 4200466 | Адаптер | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4229648 | Адаптер | 2 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4022907 | Самоуплотняющееся соединение | 2 |
| 61A | 4072595 | Колпачок | 1 |
| 62 | 4022908 | Самоуплотняющееся соединение | 2 |
| 62A | 4072596 | Колпачок | 1 |
| 63 | 4215650 | Адаптер | 2 |
| 65 | 4314476 | Гидроаккумулятор | 1 |
| 66 | 8060081 | Стойка | 1 |
| 69 | J271025 | Болт с шайбой | 3 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | J271230 | Болт с шайбой | 2 |
| 70A | J901230 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
| 72 | 4261357 | Адаптер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4154671 | Угловой штуцер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4318420 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
