Гидромотор — HITACHI SCX400

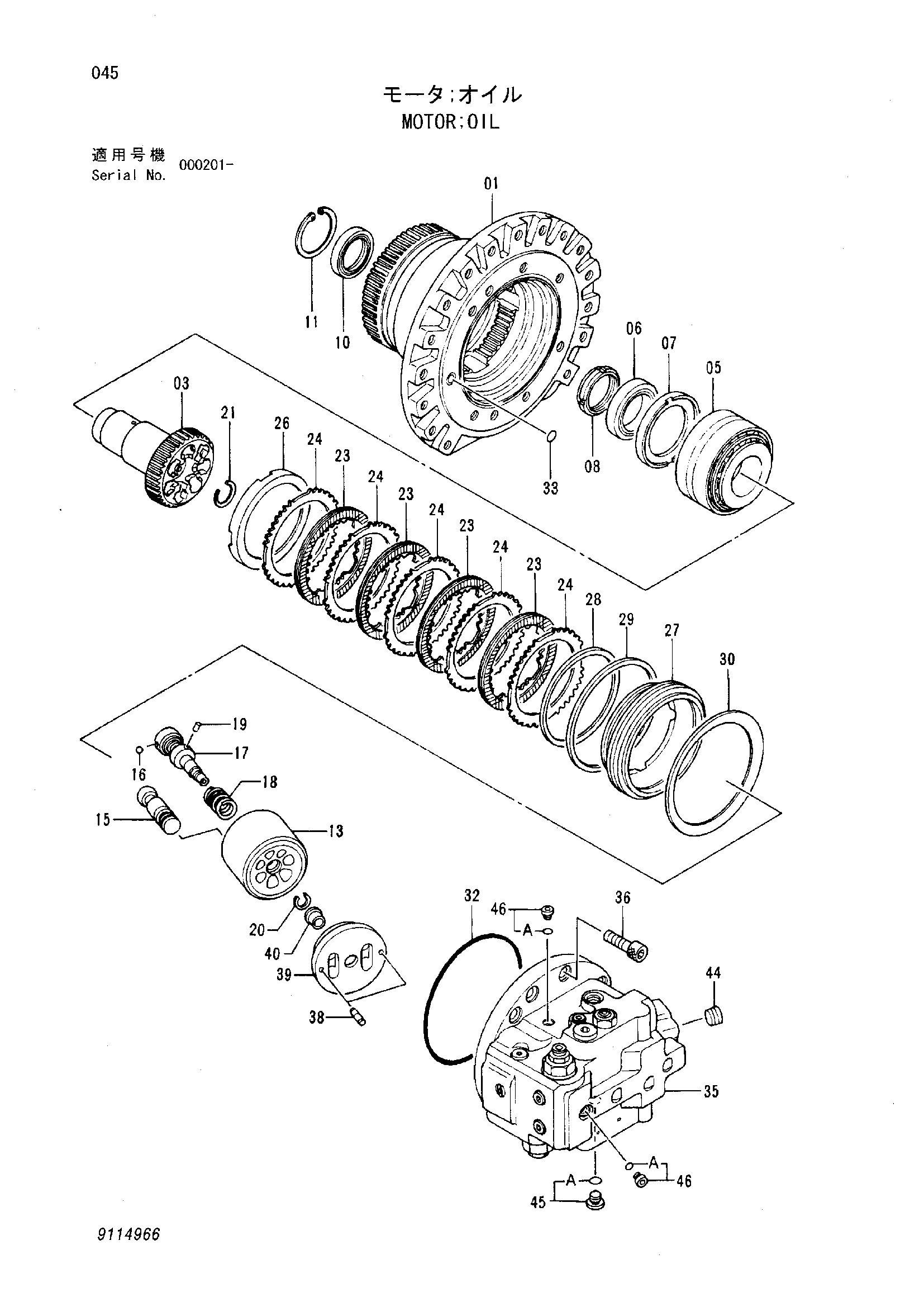

Заводская схема «Гидромотор» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9114966 | Гидромотор | 1 | |
| 01 | 1018253 | Корпус | 1 |
| 03 | 2034144 | Дисковый дривинг | 1 |
| 05 | 4366256 | Роликовый подшипник | 1 |
| 06 | 4198998 | Роликовый подшипник | 1 |
| 07 | 4301773 | Проставка | 1 |
| 08 | 4178173 | Гайка подшипник. | 1 |
| 10 | 4260561 | Масляное уплотнение | 1 |
| 11 | 4116290 | Стопорное кольцо | 1 |
| 13 | 2021642 | Ротор | 1 |
| 15 | 8050658 | Поршень | 7 |
| 16 | 4184779 | Шарик | 1 |
| 17 | 8035127 | Вал центральный | 1 |
| 18 | 4179181 | Пружина сжатия | 1 |
| 19 | 4198956 | Палец | 1 |
| 20 | 4184778 | Стопорное кольцо | 1 |
| 21 | 4188857 | Стопорное кольцо | 1 |
| 23 | 3037401 | Пластина фрикционный | 4 |
| 24 | 3032432 | Пластина | 5 |
| 26 | 4301772 | Проставка | 1 |
| 27 | 3063800 | Поршень | 1 |
| 28 | 4232766 | Д-ринг | 1 |
| 29 | 4232767 | Д-ринг | 1 |
| 30 | 3063981 | Тарельчатая пружина | 1 |
| 32 | 4396017 | Уплотнительное кольцо | 1 |
| 33 | 4506415 | Уплотнительное кольцо | 1 |
| 35 | 9118524 | Тормозной клапан | 1 |
| 36 | M341650 | Болт с внутренним шестигранником | 8 |
| 38 | 4364104 | Установочный штифт | 2 |
| 39 | 2034145 | Пластина клапан | 1 |
| 40 | 4177926 | Втулка | 1 |
| 44 | 4279343 | Пробка | 1 |
| 45 | 9134112 | Пробка | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 9134109 | Пробка | 2 |
| 46A | 4506408 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
