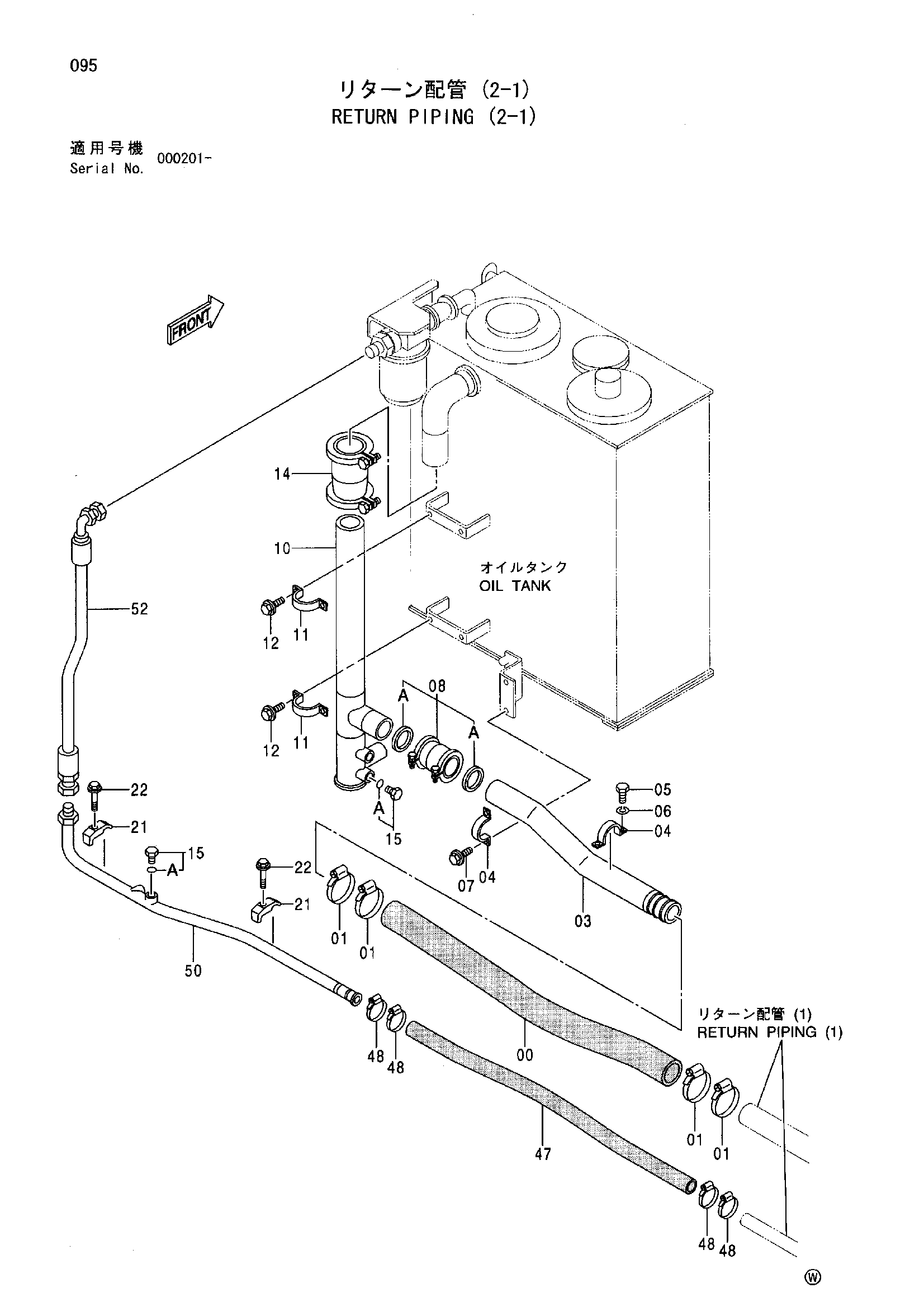

Обратные трубопроводы (2-1) — HITACHI SCX400
Заводская схема «Обратные трубопроводы (2-1)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4120303 | Резиновый шланг | 1 |
| 01 | 4504491 | Хомут шланга | 4 |
| 03 | 9741087 | Трубка | 1 |
| 04 | 4053865 | Хомут трубки | 2 |
| 05 | J901020 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4067833 | Муфта | 1 |
| 08A | 4196261 | Уплотнение | 2 |
| 10 | 8057050 | Трубка | 1 |
| 11 | 4000909 | Хомут трубки | 2 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4071215 | Муфта | 1 |
| 15 | 4174541 | Пробка | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4190127 | Хомут трубки | 2 |
| 22 | J271265 | Болт с шайбой | 2 |
| 22A | J901265 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 47 | 4120261 | Резиновый шланг | 1 |
| 48 | 4011675 | Хомут шланга | 4 |
| 50 | 8057036 | Трубка | 1 |
| 52 | 4319349 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
