Пилотный клапан (R, L)[EU] — HITACHI SCX400
Заводская схема «Пилотный клапан (R, L)[EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

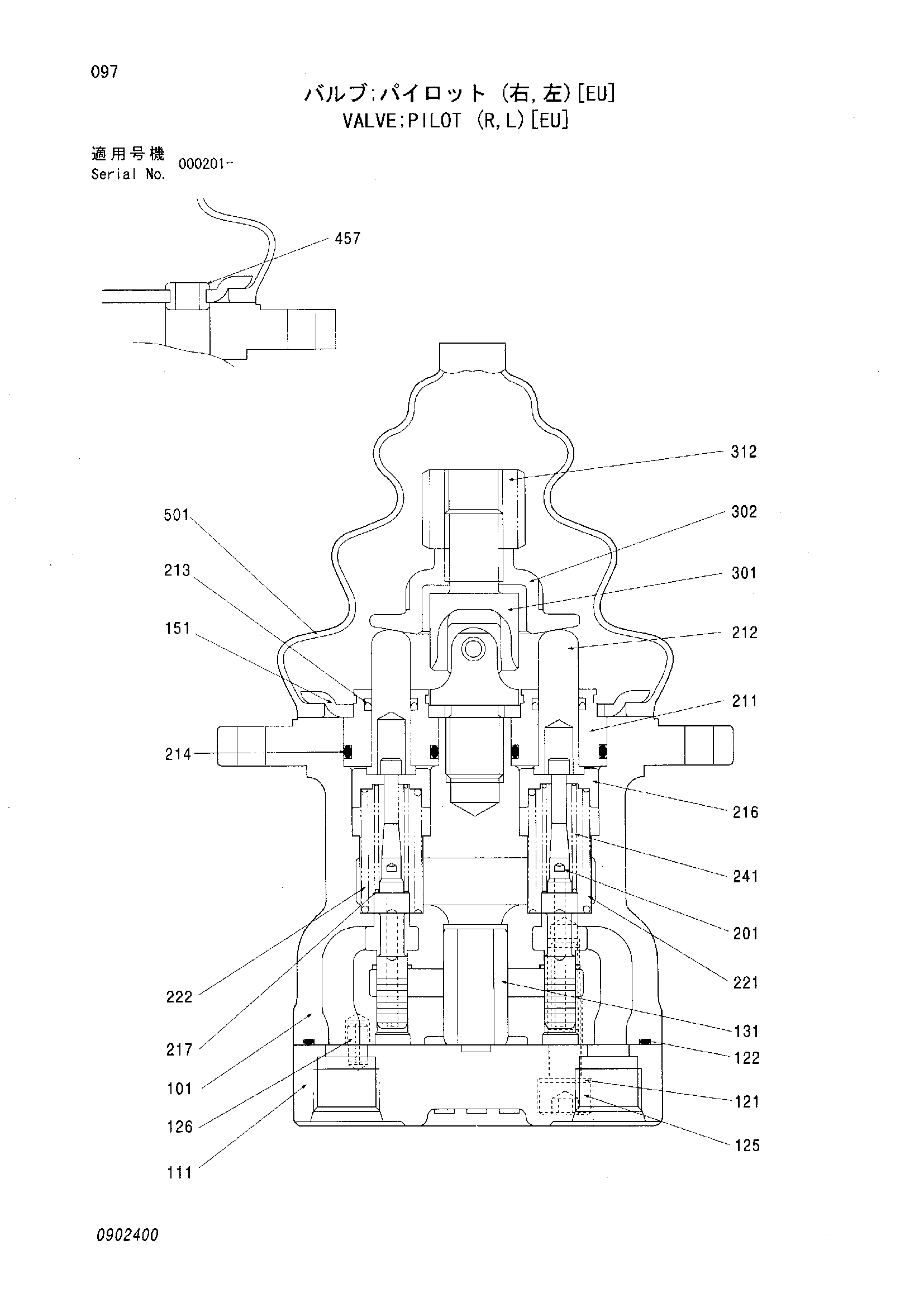

![Схема Пилотный клапан (R, L)[EU] HITACHI SCX400](/catalog-drawings/ee/ee2ecaf2-c400-4e08-b78d-85c5fe4f94ce.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4604527 | Пилотный клапан | 1 | |
| 111 | 0902402 | Пластина | 1 |
| 121 | 0708402 | Уплотнительная шайба | 2 |
| 122 | 0902401 | Уплотнительное кольцо | 1 |
| 125 | 0799903 | Болт с внутренним шестигранником | 2 |
| 126 | 4101345 | Пружинный штифт | 1 |
| 131 | 0902403 | Втулка | 1 |
| 151 | 0902404 | Пластина | 1 |
| 211 | 0629003 | Пробка | 4 |
| 212 | 0628907 | Шток | 4 |
| 213 | 0628908 | Уплотнение | 4 |
| 214 | 4506420 | Уплотнительное кольцо | 4 |
| 216 | 0902405 | Седло пружины | 4 |
| 217 | 0428907 | Шайба | 4 |
| 221 | 0902406 | Пружина | 3 |
| 222 | 0870004 | Пружина | 1 |
| 241 | 0902407 | Пружина | 4 |
| 301 | 0799910 | Соединение | 1 |
| 302 | 0799911 | Пластина | 1 |
| 312 | 0902408 | Гайка | 1 |
| 457 | 0902409 | Бухсинг | 1 |
| 501 | 0393839 | Белловс | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
