Лестница и ступень — HITACHI SCX400

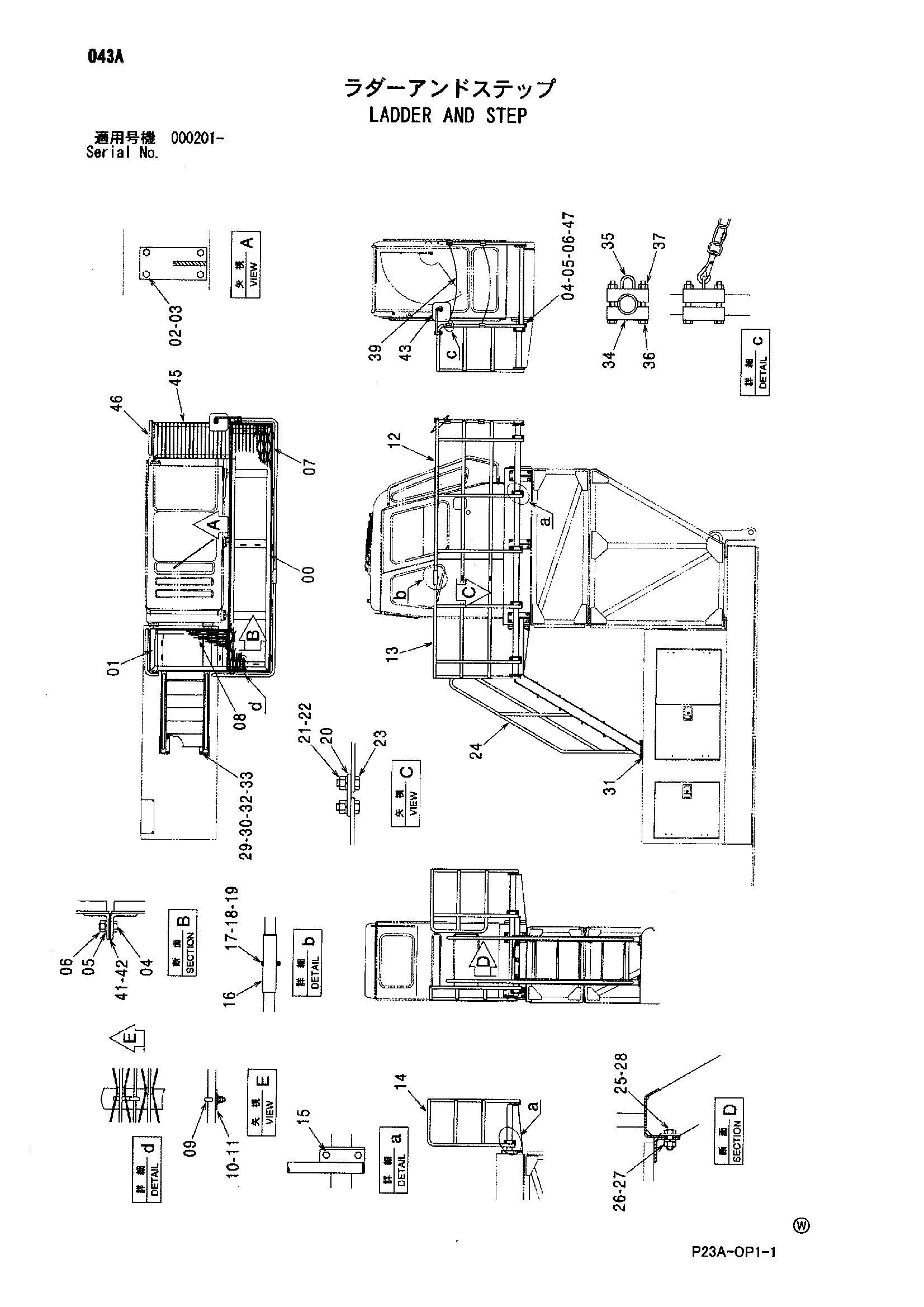

Заводская схема «Лестница и ступень» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047595 | Ступень | 1 |
| 01 | 7047619 | Ступень | 1 |
| 02 | J901645 | Болт | 24 |
| 03 | J222016 | Шайба | 24 |
| 04 | J901635 | Болт | 6 |
| 05 | J222016 | Шайба | 6 |
| 06 | J950016 | Гайка | 6 |
| 07 | 4381088 | Катвалк | 1 |
| 08 | 4456287 | Катвалк | 1 |
| 09 | 4346517 | Крюк | 10 |
| 10 | J217083 | Шайба | 10 |
| 11 | J950010 | Гайка | 20 |
| 12 | 7047631 | Поручень | 1 |
| 13 | 7047632 | Поручень | 1 |
| 14 | 8073975 | Поручень | 1 |
| 15 | J271225 | Болт с шайбой | 22 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4141515 | Трубка | 1 |
| 17 | M500605 | Гайка | 2 |
| 18 | A590106 | Плоская шайба | 2 |
| 19 | J900655 | Болт | 1 |
| 20 | 4141516 | Пластина | 2 |
| 21 | J950012 | Гайка | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | J901230 | Болт | 4 |
| 24 | 7035453 | Лестница | 1 |
| 25 | J901640 | Болт | 3 |
| 26 | J950016 | Гайка | 3 |
| 27 | A590916 | Пружинная шайба | 3 |
| 28 | J217085 | Шайба | 3 |
| 29 | J901625 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 31 | 4409098 | Седло винта | 2 |
| 32 | 4409097 | Регулировочная шайба 2.3mm | 2 |
| 33 | 4409096 | Регулировочная шайба 4.5mm | 2 |
| 34 | 4115827 | Хомут | 4 |
| 35 | 9727859 | Хомут | 4 |
| 36 | J900865 | Болт | 16 |
| 37 | 4030364 | U-образная гайка | 16 |
| 39 | 4443518 | Цепь | 2 |
| 41 | 4409953 | Регулировочная шайба 1.6mm | 3 |
| 42 | 4409954 | Регулировочная шайба 2.3mm | 3 |
| 43 | 9215213 | Зеркало | 1 |
| 45 | 8099052 | Ступень | 1 |
| 46 | 9763763 | Поручень | 1 |
| 47 | 4630697 | Регулировочная шайба 2.3mm | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
