Туглине трубопроводы (2) — HITACHI SCX400

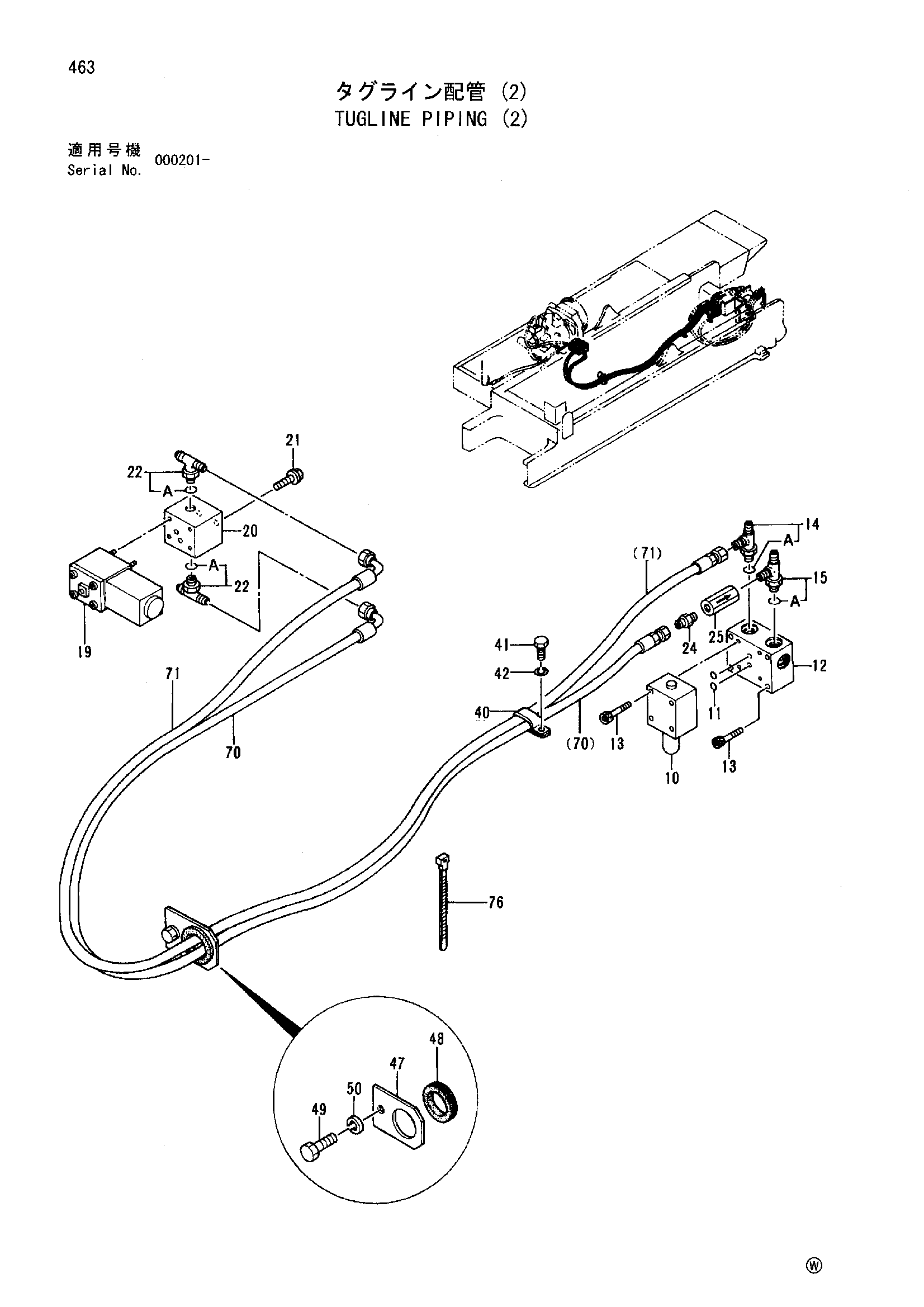

Заводская схема «Туглине трубопроводы (2)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4146469 | Предохранительный клапан | 1 |
| 11 | 4509180 | Уплотнительное кольцо | 2 |
| 12 | 3070572 | Коллектор | 1 |
| 13 | M340871 | Болт с внутренним шестигранником | 8 |
| 14 | 4217343 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4393831 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4361100 | Электромагнитный клапан | 1 |
| 20 | 3070573 | Коллектор | 1 |
| 21 | J271230 | Болт с шайбой | 2 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 4221224 | Тройник | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4221287 | Адаптер | 1 |
| 25 | 4163092 | Обратный клапан | 1 |
| 40 | 4190266 | Зажим | 1 |
| 41 | J901016 | Болт | 1 |
| 42 | A590910 | Пружинная шайба | 1 |
| 47 | 4349346 | Пластина | 1 |
| 48 | 4087462 | Резиновая втулка | 1 |
| 49 | J912055 | Болт | 1 |
| 50 | A590920 | Пружинная шайба | 1 |
| 70 | 4437375 | Шланг | 1 |
| 71 | 4437377 | Шланг | 1 |
| 76 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
