Стрела ограничитель — HITACHI SCX400

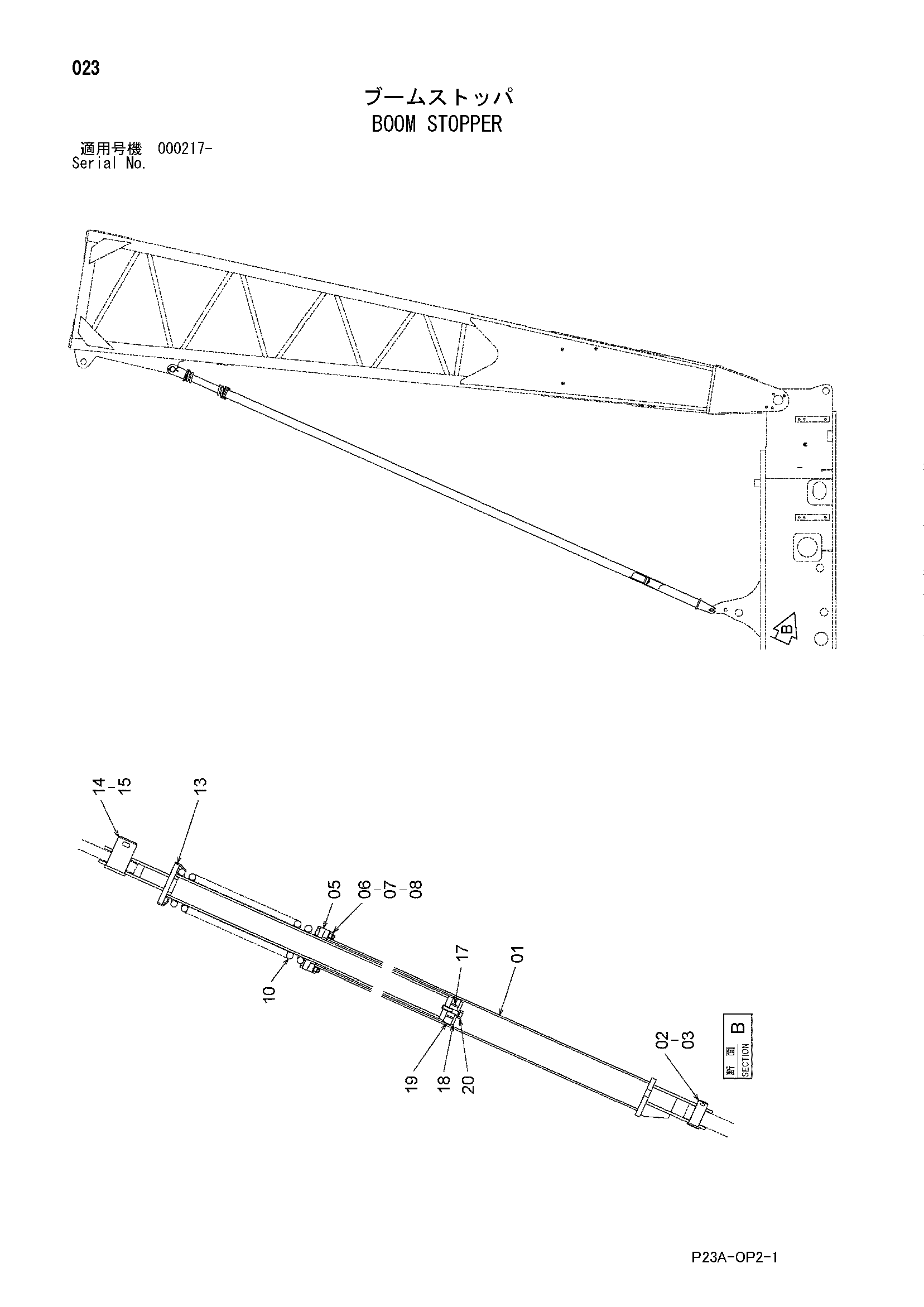

Заводская схема «Стрела ограничитель» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8090373 | Опора наружный | 1 |
| 02 | 47661 | Палец | 1 |
| 03 | A766050 | Шплинт | 1 |
| 05 | 4153401 | Пластина | 1 |
| 06 | J901040 | Болт | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | M660010 | U-образная гайка | 4 |
| 10 | 4166092 | Пружина | 1 |
| 13 | 8063593 | Опора внутренний | 1 |
| 14 | 4310222 | Палец | 1 |
| 15 | A761080 | Шплинт | 1 |
| 17 | 4153402 | Проставка | 1 |
| 18 | 4153403 | Сиденье | 1 |
| 19 | 4153404 | Резиновый фиксатор | 1 |
| 20 | J271045 | Болт с шайбой | 1 |
| 20A | J901045 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
