Крышка (1) — HITACHI SCX400

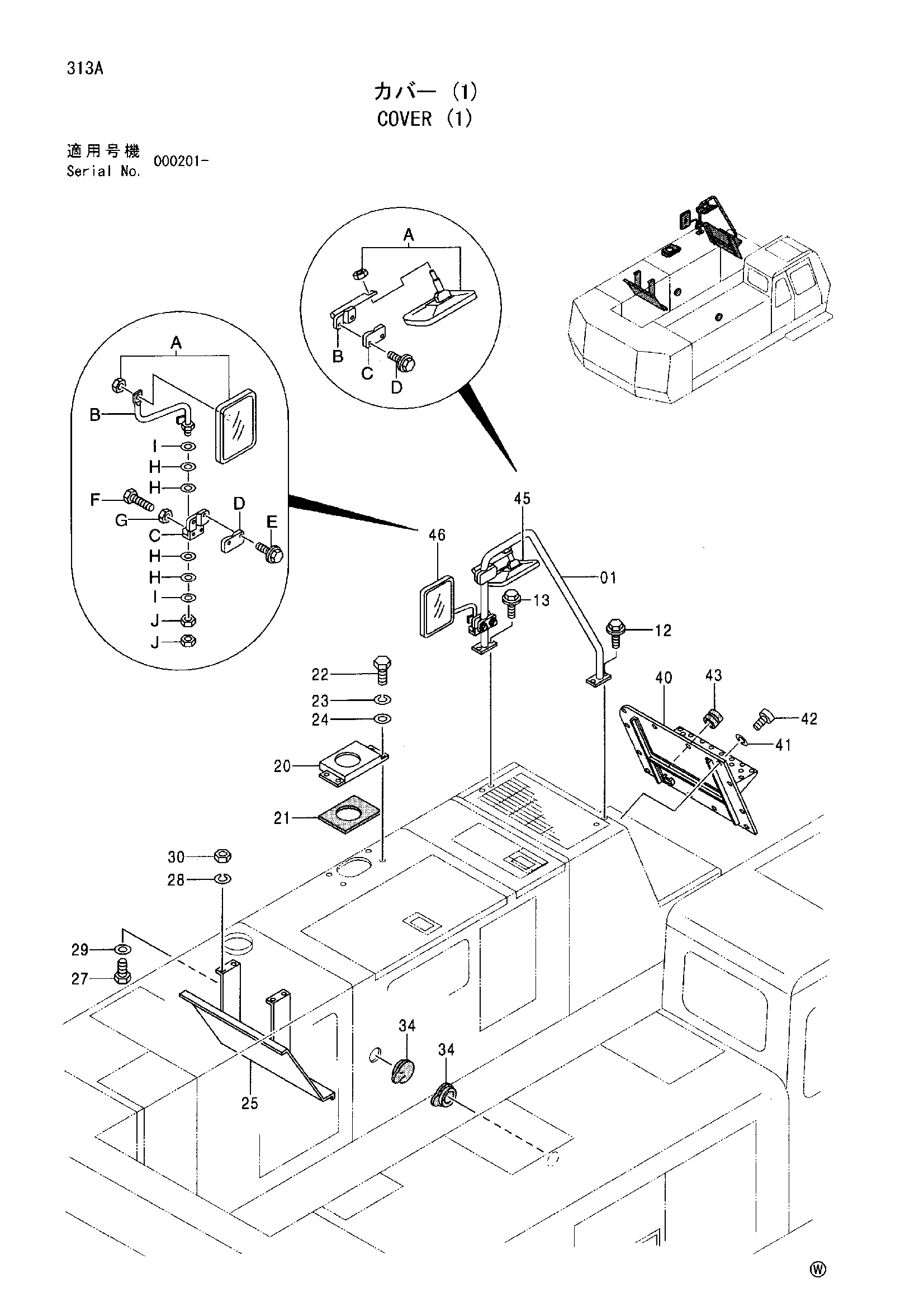

Заводская схема «Крышка (1)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8068215 | Поручень | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 20 | 3095744 | Крышка | 1 |
| 21 | 4331349 | Резиновая прокладка | 1 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 25 | 8090419 | Защитный кожух | 1 |
| 27 | J901025 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | J950010 | Гайка | 4 |
| 34 | 3058180 | Резиновая втулка | 2 |
| 40 | 7031627 | Ступень | 1 |
| 41 | A590910 | Пружинная шайба | 12 |
| 42 | J901020 | Болт | 12 |
| 43 | 94-2809 | Резиновая втулка | 1 |
| 45 | 9158334 | Зеркало | 1 |
| 45A | 4331348 | Зеркало | 1 |
| 45B | 9756937 | Стойка | 1 |
| 45C | 4425481 | Хомут | 1 |
| 45D | J260850 | Болт с шайбой | 2 |
| 45DA | J900850 | Болт | 1 |
| 45DB | A590108 | Плоская шайба | 1 |
| 46 | 9158320 | Зеркало | 1 |
| 46A | 4331348 | Зеркало | 1 |
| 46B | 8068219 | Стойка | 1 |
| 46C | 9756938 | Кронштейн | 1 |
| 46D | 4425481 | Хомут | 1 |
| 46E | J260850 | Болт с шайбой | 2 |
| 46EA | J900850 | Болт | 1 |
| 46EB | A590108 | Плоская шайба | 1 |
| 46F | J900625 | Болт | 2 |
| 46G | M500605 | Гайка | 2 |
| 46H | 4172172 | Тарельчатая пружина | 4 |
| 46I | A590112 | Плоская шайба | 2 |
| 46J | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
