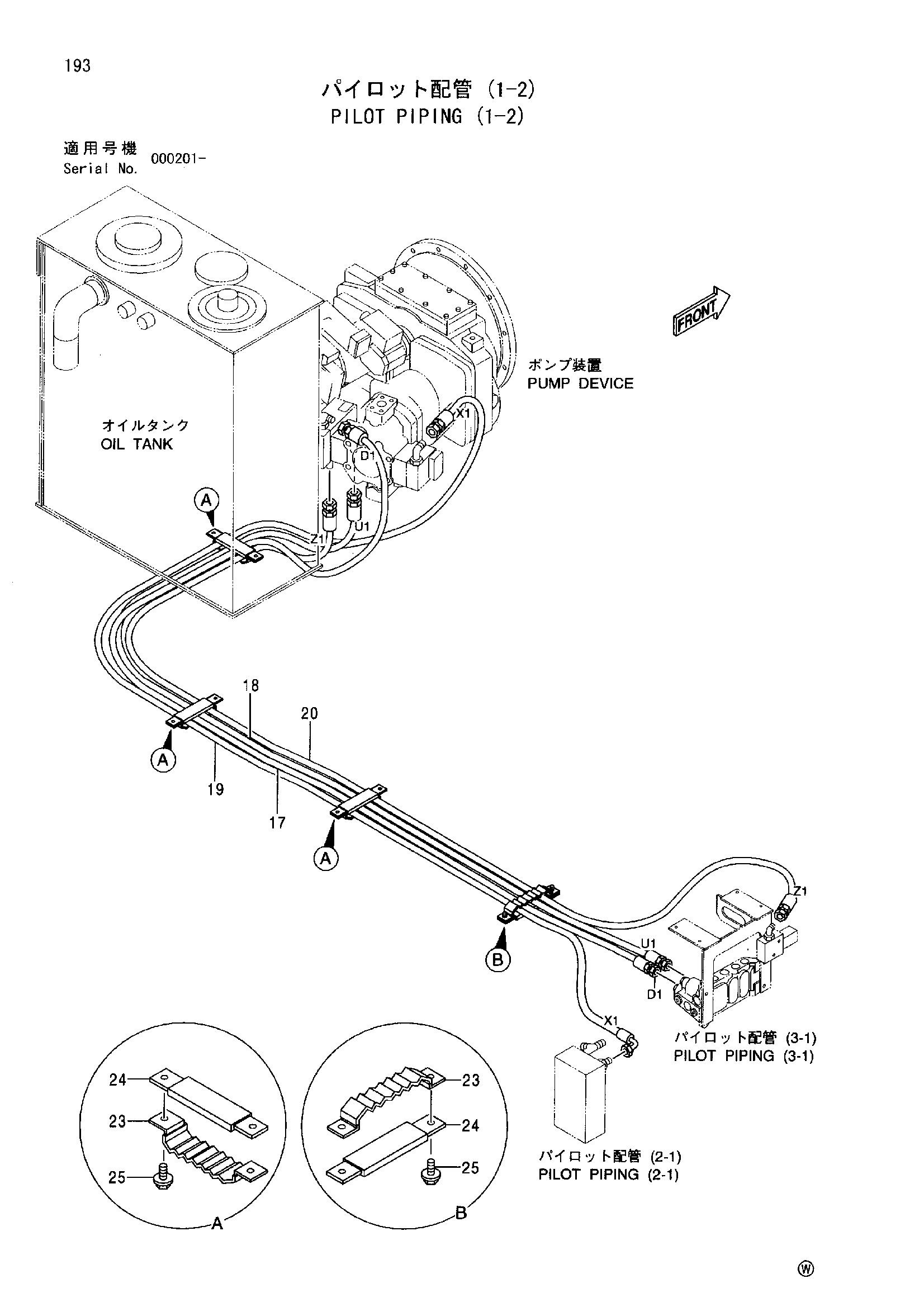

Пилотные гидролинии (1-2) — HITACHI SCX400

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
17	4319147	Шланг (D1)	1
18	4341686	Шланг (U1)	1
19	4383982	Шланг (X1)	1
20	4371365	Шланг (Z1)	1
23	9727639	Хомут шланга	4
24	9727637	Пластина	4
25	J271035	Болт с шайбой	10
25A	J901035	Болт	1
25B	J222010	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
