Бридле — HITACHI SCX400

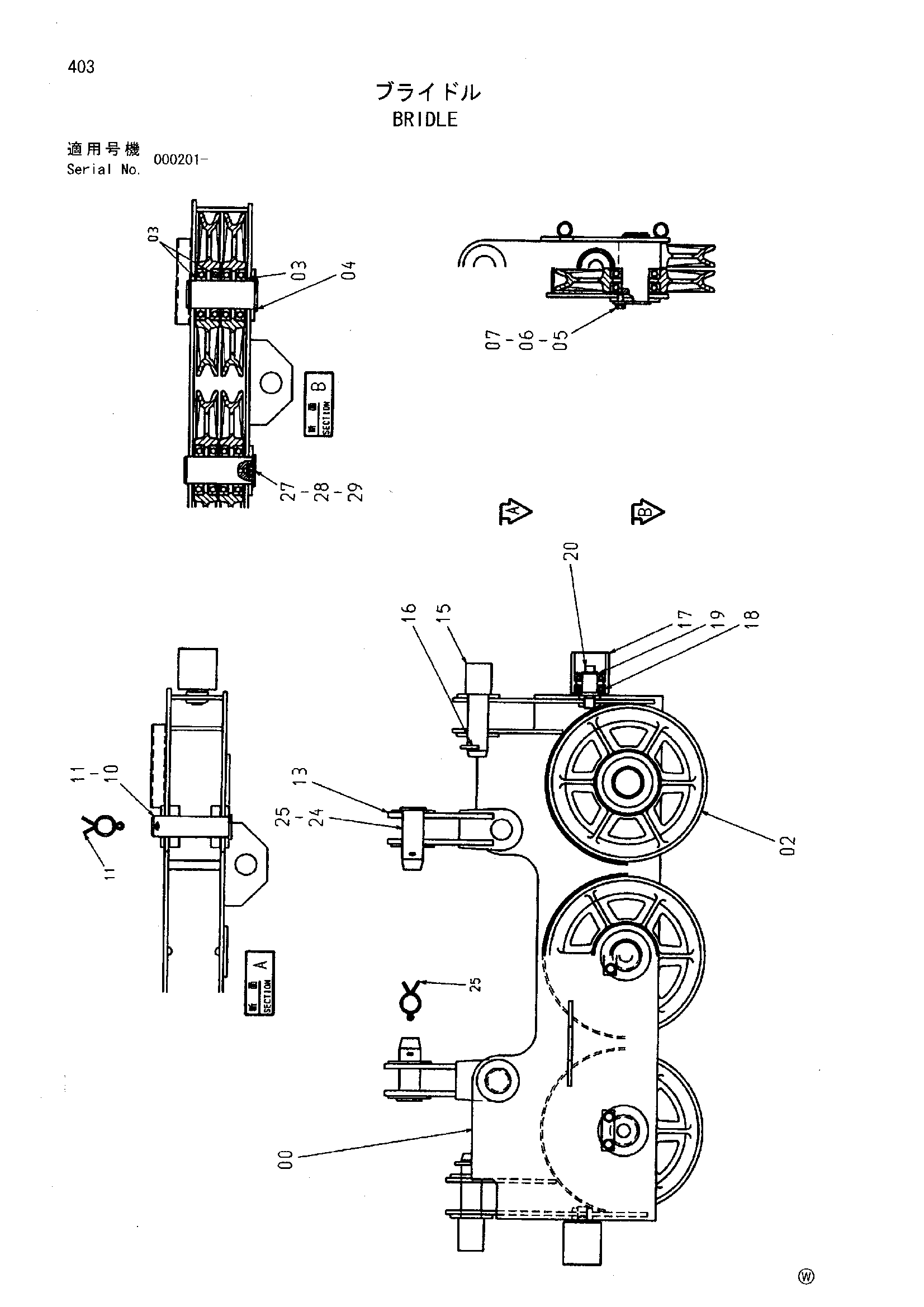

Заводская схема «Бридле» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9203698 | Бридле | 1 | |
| 00 | 6020255 | Бридле | 1 |
| 02 | 4431064 | Канатный блок | 6 |
| 03 | 491873 | Проставка | 9 |
| 04 | 4353468 | Палец | 3 |
| 05 | J901225 | Болт | 6 |
| 06 | A590912 | Пружинная шайба | 6 |
| 07 | X4246 | Стопорная пластина | 3 |
| 10 | 4339873 | Палец | 2 |
| 11 | A761080 | Шплинт | 2 |
| 13 | 8013414 | Тяга | 2 |
| 15 | 4404724 | Палец | 2 |
| 16 | 3002554 | Стопорный палец | 2 |
| 17 | 3075283 | Каток направляющая | 2 |
| 18 | 971195 | Шариковый подшипник | 4 |
| 19 | 991342 | Стопорное кольцо | 2 |
| 20 | 4457946 | Палец | 2 |
| 24 | 431756 | Палец | 2 |
| 25 | A761080 | Шплинт | 2 |
| 27 | J75481 | Пресс-маслёнка | 3 |
| 28 | 4130686 | Втулка | 3 |
| 29 | 4105912 | Колпачок | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
