Кондиционер. детали (хигх-моунт кабина) — HITACHI SCX400

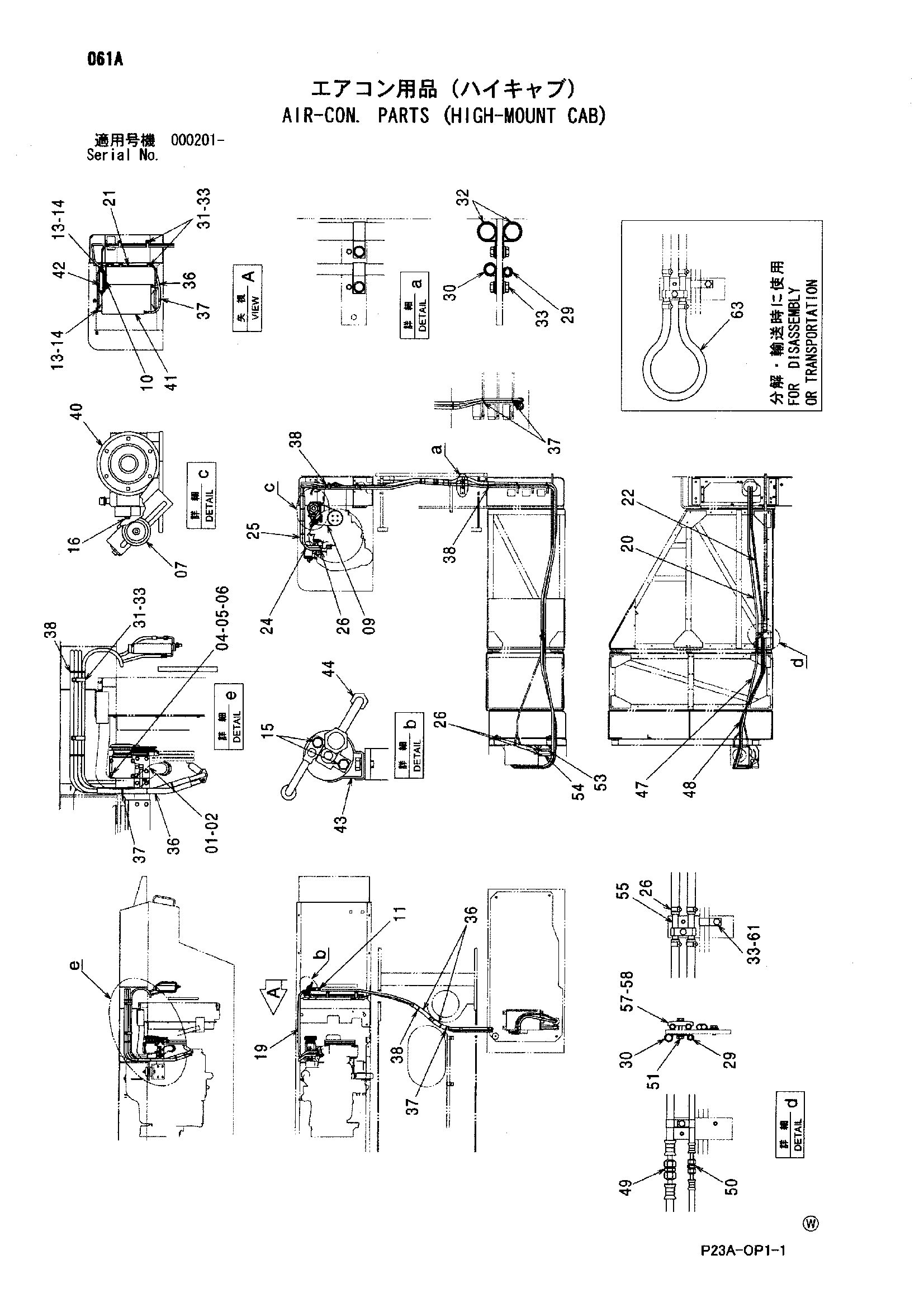

Заводская схема «Кондиционер. детали (хигх-моунт кабина)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 7043562 | Кронштейн | 1 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | J900804 | Болт | 4 |
| 07 | 4346770 | Шкив | 1 |
| 09 | 4430248 | Ремень V | 1 |
| 10 | 4363647 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | J900816 | Болт | 6 |
| 14 | A590908 | Пружинная шайба | 6 |
| 15 | J260625 | Болт с шайбой | 2 |
| 15A | J900625 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 16 | J260630 | Болт с шайбой | 2 |
| 16A | J900630 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 19 | 4478158 | Шланг | 1 |
| 20 | 4624621 | Шланг | 1 |
| 21 | 4478159 | Шланг | 1 |
| 22 | 4630864 | Шланг | 1 |
| 24 | 4630886 | Водяной шланг | 1 |
| 25 | 4630885 | Водяной шланг | 1 |
| 26 | 4514699 | Хомут шланга | 8 |
| 29 | 4190253 | Зажим | 2 |
| 30 | 4190277 | Зажим | 2 |
| 31 | 4190266 | Зажим | 7 |
| 32 | 4190264 | Зажим | 2 |
| 33 | J271020 | Болт с шайбой | 12 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 4348034 | Защитный кожух | 7 |
| 37 | 4055312 | Ленточный зажим | 14 |
| 38 | 4121859 | Ленточный зажим | 7 |
| 40 | 4376245 | Компрессор | 1 |
| 41 | 4333460 | Конденсатор | 1 |
| 42 | 4333461 | Бак рекеивер | 1 |
| 43 | 4333462 | Держатель | 1 |
| 44 | 4339727 | Трубка | 1 |
| 47 | 4630955 | Шланг | 1 |
| 48 | 4630954 | Шланг | 1 |
| 49 | 4408243 | Унион | 1 |
| 50 | 4408242 | Унион | 1 |
| 51 | J271020 | Болт с шайбой | 1 |
| 51A | J901020 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 4630883 | Водяной шланг | 1 |
| 54 | 4630884 | Водяной шланг | 1 |
| 55 | 4475503 | Соединение шланг | 2 |
| 57 | 4053593 | Хомут трубки | 1 |
| 58 | J271040 | Болт с шайбой | 1 |
| 58A | J901040 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 61 | 4190292 | Зажим | 1 |
| 63 | 4630956 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
