Сиде-фраме експансион и контрактион трубопроводы (плоский башмак тип)[STD] — HITACHI SCX400

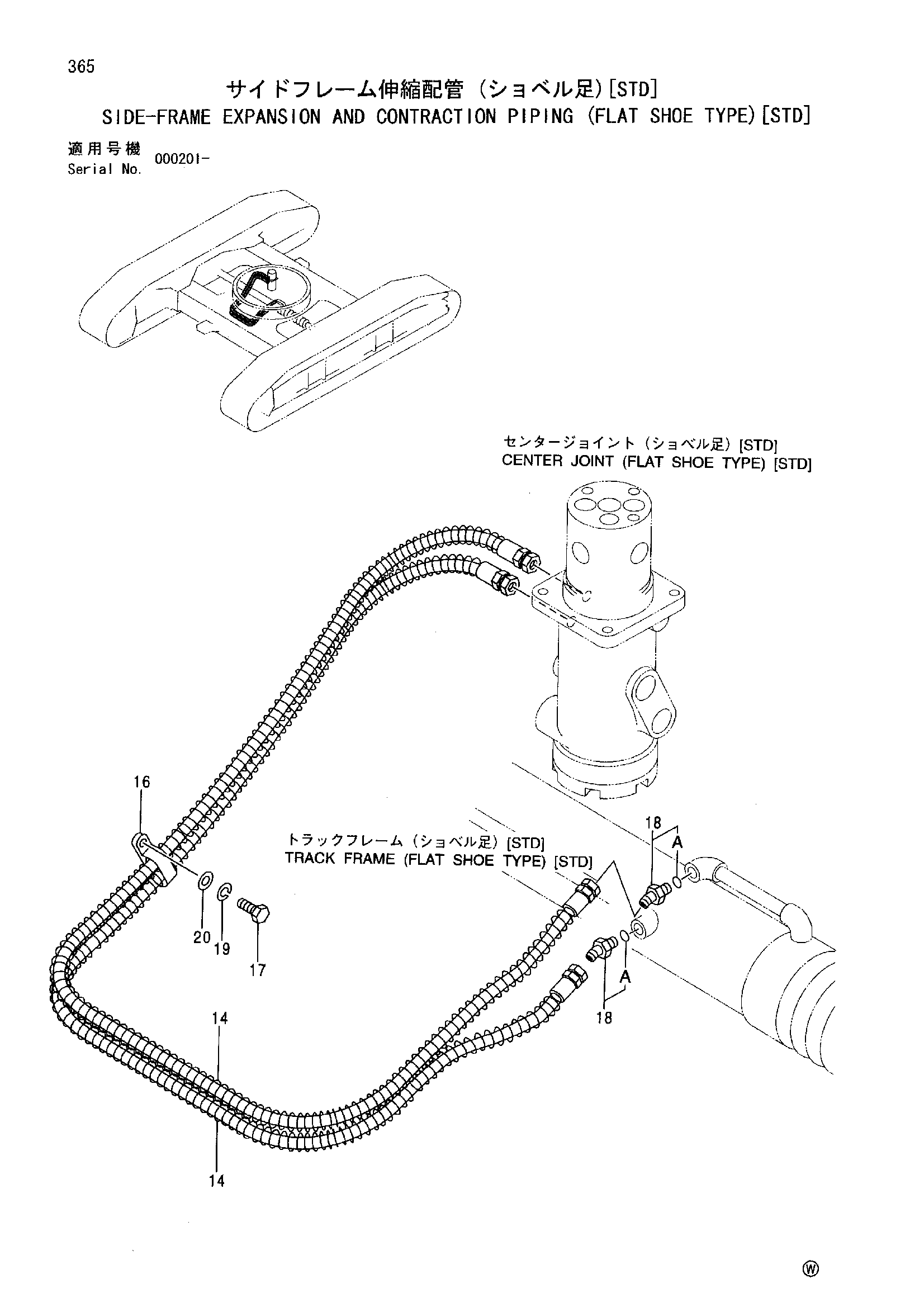

Заводская схема «Сиде-фраме експансион и контрактион трубопроводы (плоский башмак тип)[STD]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
14	4457388	Шланг	2
16	4192034	Зажим	1
17	J901020	Болт	1
18	4200326	Угловой штуцер	2
18A	4506418	Уплотнительное кольцо	1
19	A590910	Пружинная шайба	1
20	A590110	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
