Блок кондиционера — HITACHI SCX400

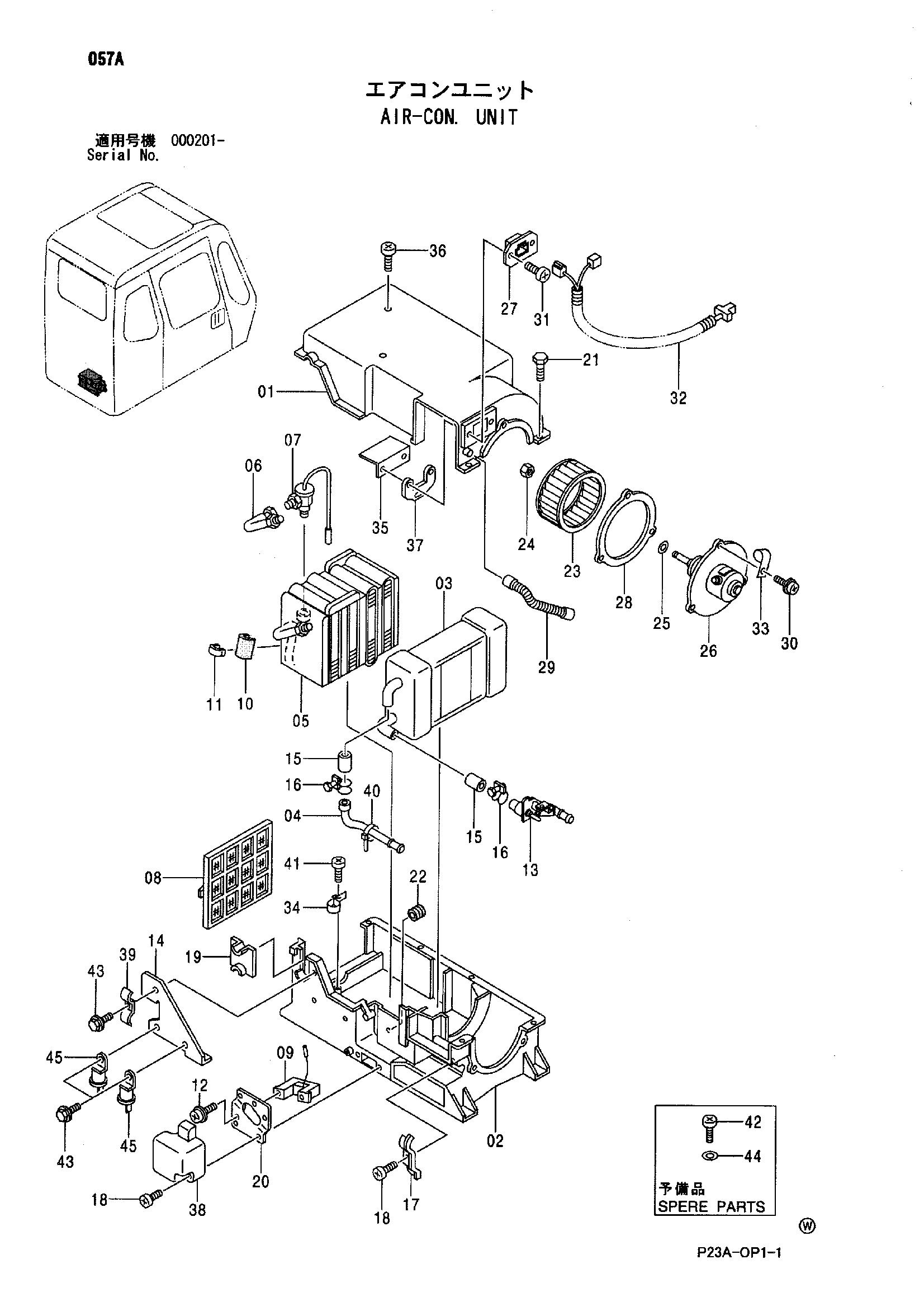

Заводская схема «Блок кондиционера» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4333458 | Аир-кон.унит | 1 | |
| 01 | 4235886 | Корпус | 1 |
| 02 | 4302707 | Корпус | 1 |
| 03 | 4353526 | Блок | 1 |
| 04 | 4302706 | Трубка | 1 |
| 05 | 4353527 | Евапоратор | 1 |
| 06 | 4353528 | Трубка | 1 |
| 07 | 4350271 | Клапан | 1 |
| 08 | 4302703 | Фильтр воздушный | 1 |
| 09 | 4235893 | Термостат | 1 |
| 10 | 4302702 | Манжета | 1 |
| 11 | 4235894 | Держатель | 1 |
| 12 | 4236447 | Винт с шайбой | 2 |
| 13 | 4353529 | Клапан | 1 |
| 14 | 4302700 | Кронштейн | 1 |
| 15 | 4235896 | Водяной шланг | 2 |
| 16 | 4235897 | Хомут | 2 |
| 17 | 4235898 | Хомут | 1 |
| 18 | 4236448 | Винт | 8 |
| 19 | 4302699 | Пластина | 1 |
| 20 | 4302698 | Кронштейн | 1 |
| 21 | 4302697 | Болт | 8 |
| 22 | 4302696 | Втулка | 1 |
| 23 | 4235899 | Вентилятор | 1 |
| 24 | 4236450 | Гайка | 1 |
| 25 | 4236451 | Шайба | 1 |
| 26 | 4302695 | Гидромотор | 1 |
| 27 | 4302694 | Резистор | 1 |
| 28 | 4302693 | Манжета | 1 |
| 29 | 4235902 | Трубка | 1 |
| 30 | 4236452 | Винт с шайбой | 3 |
| 31 | 4302692 | Винт | 3 |
| 32 | 4302691 | Провод | 1 |
| 33 | 4302690 | Хомут | 1 |
| 34 | 4235905 | Хомут | 1 |
| 35 | 4302689 | Пластина | 1 |
| 36 | 4302688 | Винт | 2 |
| 37 | 4302687 | Проставка | 1 |
| 38 | 4235907 | Крышка | 1 |
| 39 | 4302686 | Хомут | 1 |
| 40 | 4235908 | Хомут | 1 |
| 41 | 4302685 | Винт | 2 |
| 42 | 4302684 | Винт | 4 |
| 43 | 4236446 | Болт с шайбой | 3 |
| 44 | 4235883 | Шайба | 4 |
| 45 | 4302683 | Реле | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
