Пилотные гидролинии (5) — HITACHI SCX400

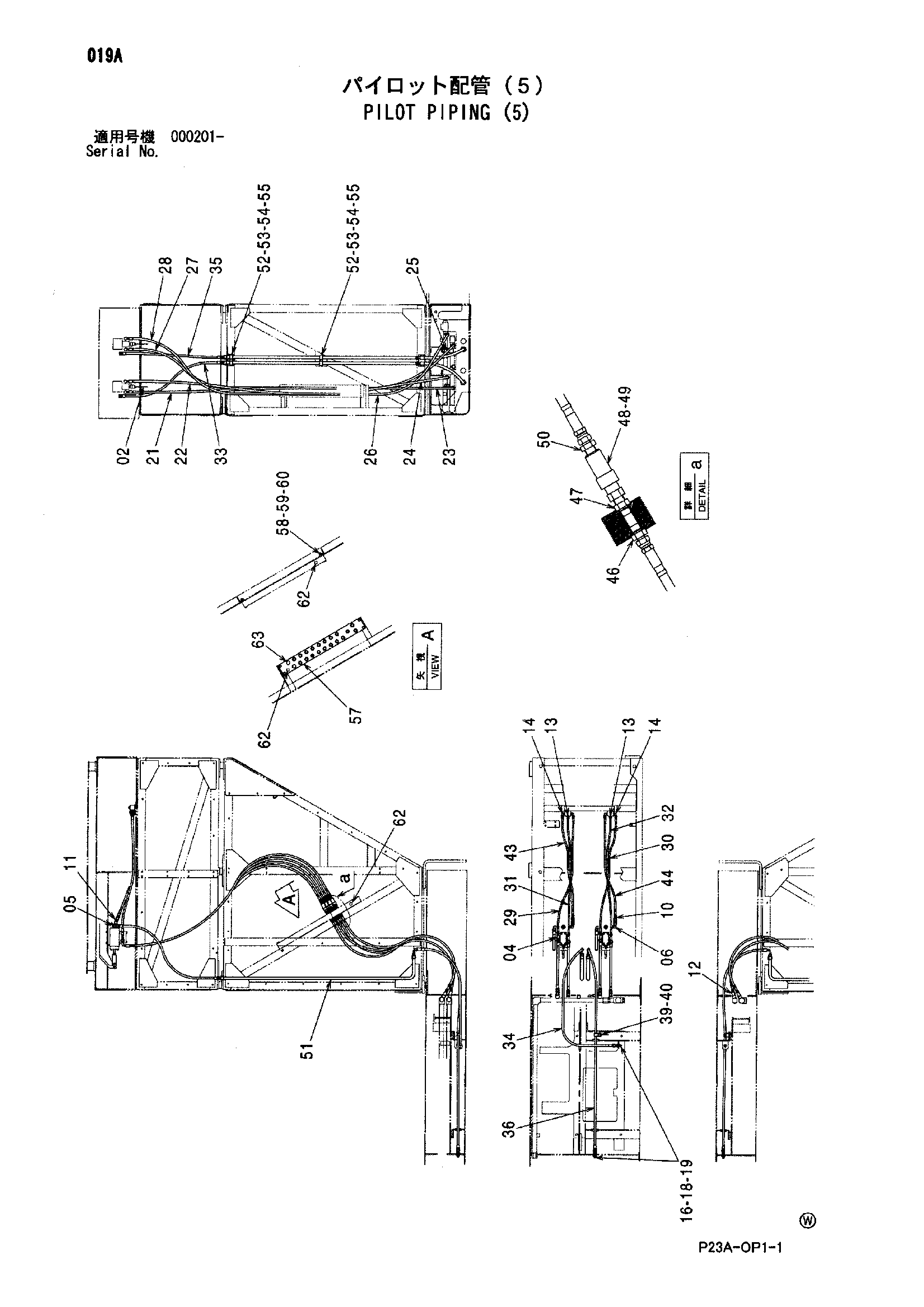

Заводская схема «Пилотные гидролинии (5)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4317118 | Датчик давления | 2 |
| 04 | 4226388 | Тройник | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4314098 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4314099 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 2 |
| 10 | 4200465 | Адаптер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4354795 | Обратный клапан | 2 |
| 12 | 4276965 | Адаптер | 4 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154670 | Угловой штуцер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4317426 | Адаптер | 2 |
| 18 | 4202531 | Гайка | 2 |
| 19 | A590914 | Пружинная шайба | 2 |
| 21 | 4631065 | Шланг | 1 |
| 22 | 4631066 | Шланг | 1 |
| 23 | 4631067 | Шланг | 1 |
| 24 | 4631068 | Шланг | 1 |
| 25 | 4631069 | Шланг | 1 |
| 26 | 4631070 | Шланг | 1 |
| 27 | 4631071 | Шланг | 1 |
| 28 | 4631072 | Шланг | 1 |
| 29 | 4631073 | Шланг | 1 |
| 30 | 4631074 | Шланг | 1 |
| 31 | 4631075 | Шланг | 1 |
| 32 | 4631076 | Шланг | 1 |
| 33 | 4306079 | Шланг | 1 |
| 34 | 4409088 | Шланг | 1 |
| 35 | 4306078 | Шланг | 1 |
| 36 | 4409089 | Шланг | 1 |
| 39 | J271025 | Болт с шайбой | 1 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4190274 | Зажим | 1 |
| 43 | 4631078 | Шланг | 1 |
| 44 | 4631079 | Шланг | 1 |
| 46 | 4200466 | Адаптер | 4 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4229648 | Адаптер | 4 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4022907 | Самоуплотняющееся соединение | 4 |
| 48A | 4072595 | Колпачок | 1 |
| 49 | 4022908 | Самоуплотняющееся соединение | 4 |
| 49A | 4072596 | Колпачок | 1 |
| 50 | 4215650 | Адаптер | 4 |
| 51 | 9751337 | Трубка | 2 |
| 52 | J901050 | Болт | 2 |
| 53 | 4053593 | Хомут трубки | 2 |
| 54 | J222010 | Шайба | 2 |
| 55 | J950010 | Гайка | 2 |
| 57 | 3083908 | Коллектор | 1 |
| 58 | J901080 | Болт | 4 |
| 59 | J222010 | Шайба | 4 |
| 60 | J950010 | Гайка | 4 |
| 62 | A885003 | Пробка | 4 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | A885004 | Пробка | 4 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
