Кондиционер. детали (3) — HITACHI SCX400

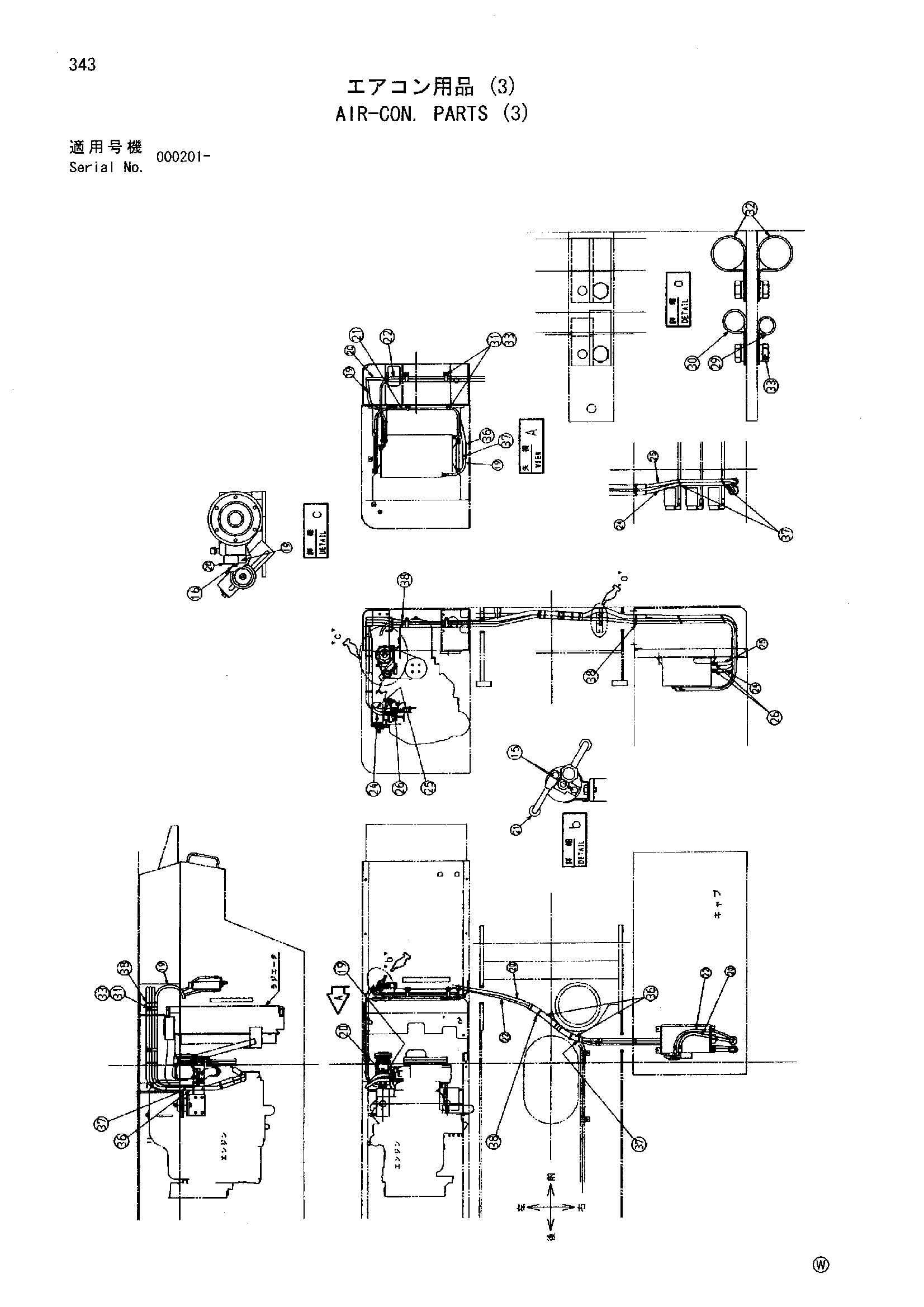

Заводская схема «Кондиционер. детали (3)» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | J260625 | Болт с шайбой | 2 |
| 15A | J900625 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 16 | J260630 | Болт с шайбой | 2 |
| 16A | J900630 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 19 | 4478158 | Шланг | 1 |
| 20 | 4478157 | Шланг | 1 |
| 21 | 4478159 | Шланг | 1 |
| 22 | 4478160 | Шланг | 1 |
| 24 | 4347759 | Водяной шланг | 1 |
| 25 | 4347760 | Водяной шланг | 1 |
| 26 | 4514699 | Хомут шланга | 4 |
| 29 | 4190253 | Зажим | 1 |
| 30 | 4190277 | Зажим | 1 |
| 31 | 4190266 | Зажим | 7 |
| 32 | 4190264 | Зажим | 2 |
| 33 | J271020 | Болт с шайбой | 11 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 4348034 | Защитный кожух | 7 |
| 37 | 4055312 | Ленточный зажим | 10 |
| 38 | 4121859 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
