Каталог запчастей HITACHI
Провод жгут проводов [STD] — HITACHI SCX400

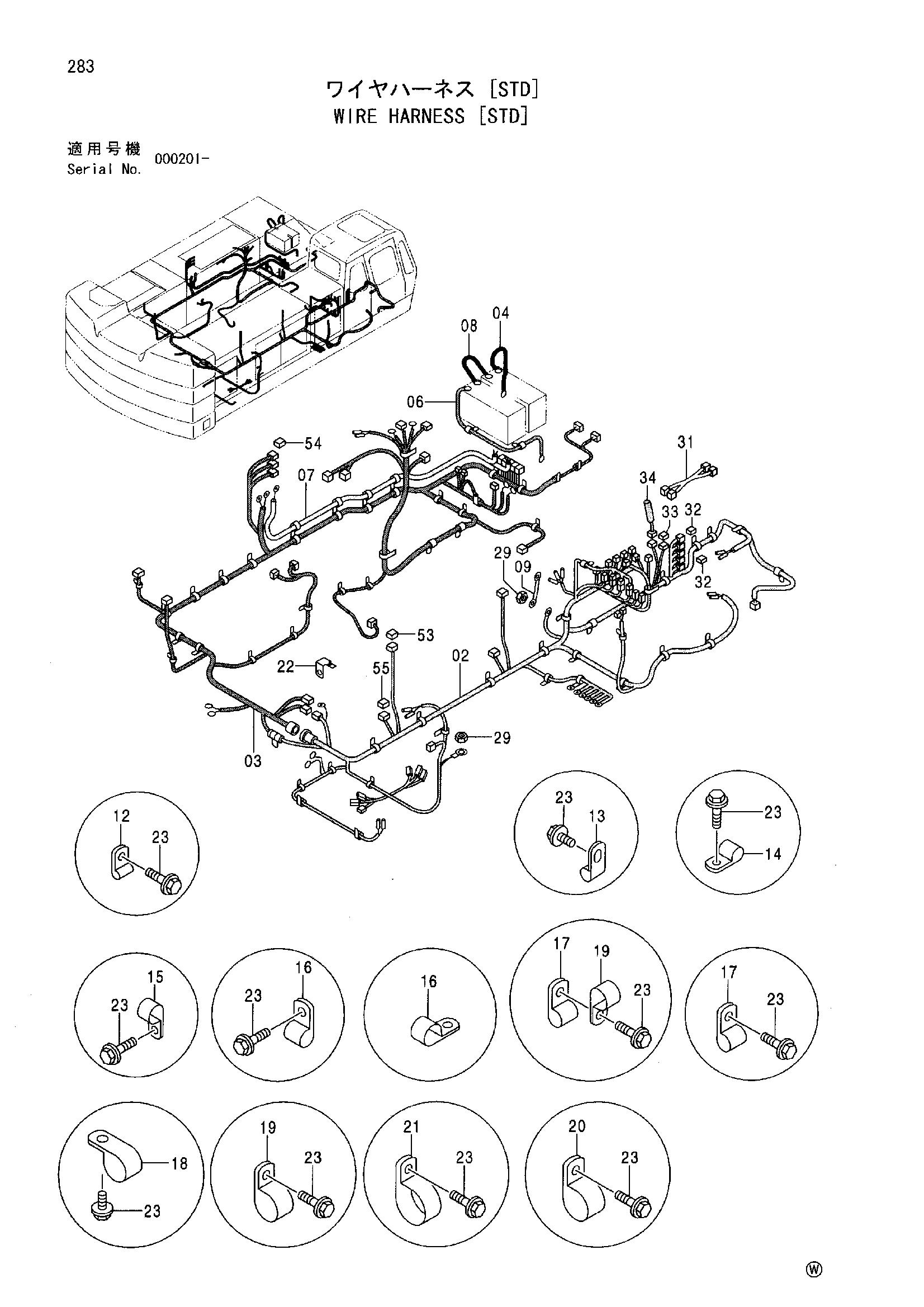

Заводская схема «Провод жгут проводов [STD]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Провод жгут проводов [STD] HITACHI SCX400](/catalog-drawings/ad/ad4cc83d-1b02-4ccf-9e20-53e2648f23a1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 0004626 | Жгут проводов | 1 |
| 03 | 1030730 | Жгут проводов | 1 |
| 04 | 4342911 | Жгут проводов | 1 |
| 06 | 4368392 | Жгут проводов | 1 |
| 07 | 4483575 | Жгут проводов | 1 |
| 08 | 4389762 | Жгут проводов | 1 |
| 09 | 4343374 | Жгут проводов | 1 |
| 12 | 4190261 | Зажим (10) | 25 |
| 13 | 4190275 | Зажим (14) | 3 |
| 14 | 4190273 | Зажим (18) | 7 |
| 15 | 4190274 | Зажим (20) | 13 |
| 16 | 4190263 | Зажим (25) | 12 |
| 17 | 4192035 | Зажим (28) | 9 |
| 18 | 4190264 | Зажим (35) | 8 |
| 19 | 4190291 | Зажим (40) | 1 |
| 20 | 4193848 | Зажим (45) | 4 |
| 21 | 4190265 | Зажим (50) | 1 |
| 22 | 4257159 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 71 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 29 | J950010 | Гайка | 2 |
| 31 | 4387368 | Жгут проводов | 1 |
| 32 | 4448238 | Колпачок | 2 |
| 33 | 4476777 | Колпачок | 1 |
| 34 | 8089561 | Жгут проводов | 1 |
| 53 | 4459682 | Колпачок | 2 |
| 54 | 4459683 | Колпачок | 1 |
| 55 | 4456591 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
