Рычаг управления детали — HITACHI SCX400

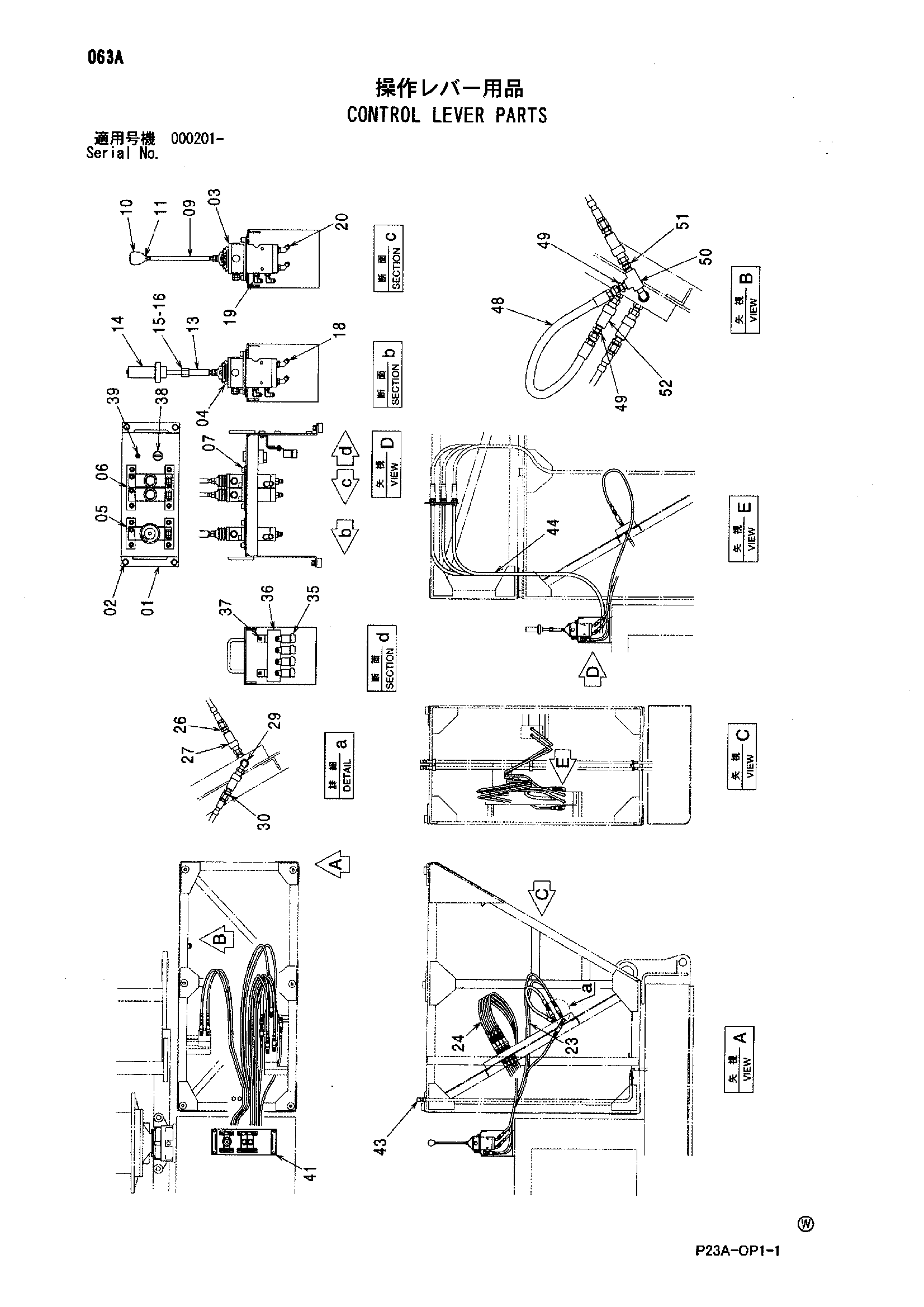

Заводская схема «Рычаг управления детали» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7035529 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4621090 | Пилотный клапан | 1 |
| 04 | 4363972 | Пилотный клапан | 1 |
| 05 | 9751435 | Кронштейн | 2 |
| 06 | 9751436 | Кронштейн | 2 |
| 07 | M341030 | Болт с внутренним шестигранником | 14 |
| 09 | 4409601 | Рычаг | 2 |
| 10 | 4154737 | Рукоятка | 2 |
| 11 | J231212 | Гайка | 2 |
| 13 | 8049776 | Рычаг | 1 |
| 14 | 9746643 | Рычаг | 1 |
| 15 | 4157731 | Ограничитель | 1 |
| 16 | 4157732 | Рукоятка блокировка | 1 |
| 18 | 4322805 | Фильтр | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4200472 | Угловой штуцер | 6 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4375302 | Шланг | 4 |
| 24 | 4374926 | Шланг | 6 |
| 26 | 4215650 | Адаптер | 10 |
| 27 | 4022907 | Самоуплотняющееся соединение | 10 |
| 27A | 4072595 | Колпачок | 1 |
| 29 | 4174586 | Угловой штуцер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4022908 | Самоуплотняющееся соединение | 2 |
| 30A | 4072596 | Колпачок | 1 |
| 35 | 4251588 | Реле | 4 |
| 36 | 8074114 | Кронштейн | 1 |
| 37 | J460616 | Винт с шайбой | 6 |
| 39 | 8073842 | Выключатель | 1 |
| 41 | 4409524 | Седло винта | 2 |
| 43 | 4223518 | Пробка унион | 2 |
| 44 | 2052105 | Жгут проводов | 1 |
| 48 | 4116047 | Шланг | 1 |
| 49 | 94-1302 | Адаптер | 2 |
| 50 | 94-0661 | Тройник | 1 |
| 51 | 94-1702 | Адаптер | 1 |
| 52 | 4022907 | Самоуплотняющееся соединение | 1 |
| 52A | 4072595 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
