Провод жгут проводов [EU] — HITACHI SCX400

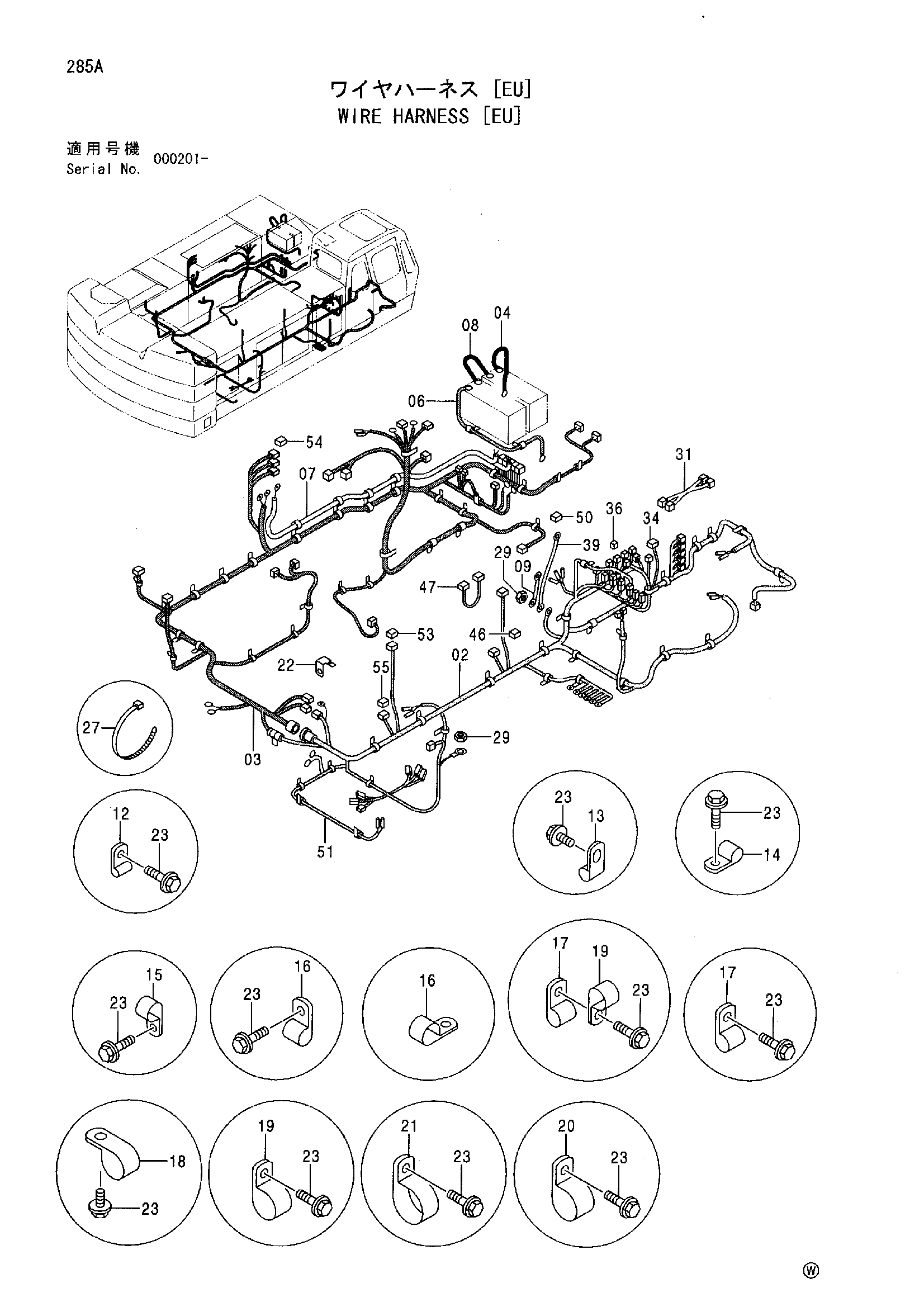

Заводская схема «Провод жгут проводов [EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Провод жгут проводов [EU] HITACHI SCX400](/catalog-drawings/e5/e5966959-e94f-4fee-a863-4f7266a252da.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 0004626 | Жгут проводов | 1 |
| 03 | 1030730 | Жгут проводов | 1 |
| 04 | 4342911 | Жгут проводов | 1 |
| 06 | 4368392 | Жгут проводов | 1 |
| 07 | 4483575 | Жгут проводов | 1 |
| 08 | 4389762 | Жгут проводов | 1 |
| 09 | 4343374 | Жгут проводов | 1 |
| 12 | 4190261 | Зажим (10) | 25 |
| 13 | 4190275 | Зажим (14) | 3 |
| 14 | 4190273 | Зажим (18) | 7 |
| 15 | 4190274 | Зажим (20) | 13 |
| 16 | 4190263 | Зажим (25) | 10 |
| 17 | 4192035 | Зажим (28) | 9 |
| 18 | 4190264 | Зажим (35) | 7 |
| 19 | 4190291 | Зажим (40) | 1 |
| 20 | 4193848 | Зажим (45) | 4 |
| 21 | 4190265 | Зажим (50) | 1 |
| 22 | 4257159 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 70 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 27 | 4055311 | Ленточный зажим | 20 |
| 29 | J950010 | Гайка | 2 |
| 31 | 4387368 | Жгут проводов | 1 |
| 34 | 1032164 | Жгут проводов | 1 |
| 36 | 4444369 | Разъём | 1 |
| 39 | 4456408 | Жгут проводов | 1 |
| 46 | 4382080 | Разъём | 1 |
| 47 | 4418187 | Жгут проводов | 1 |
| 50 | 4450153 | Колпачок | 1 |
| 51 | 3092826 | Жгут проводов | 1 |
| 53 | 4459682 | Колпачок | 2 |
| 54 | 4459683 | Колпачок | 1 |
| 55 | 4456591 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
