Аккелератор, подъёмный механизм скорость рычаг управления — HITACHI SCX400

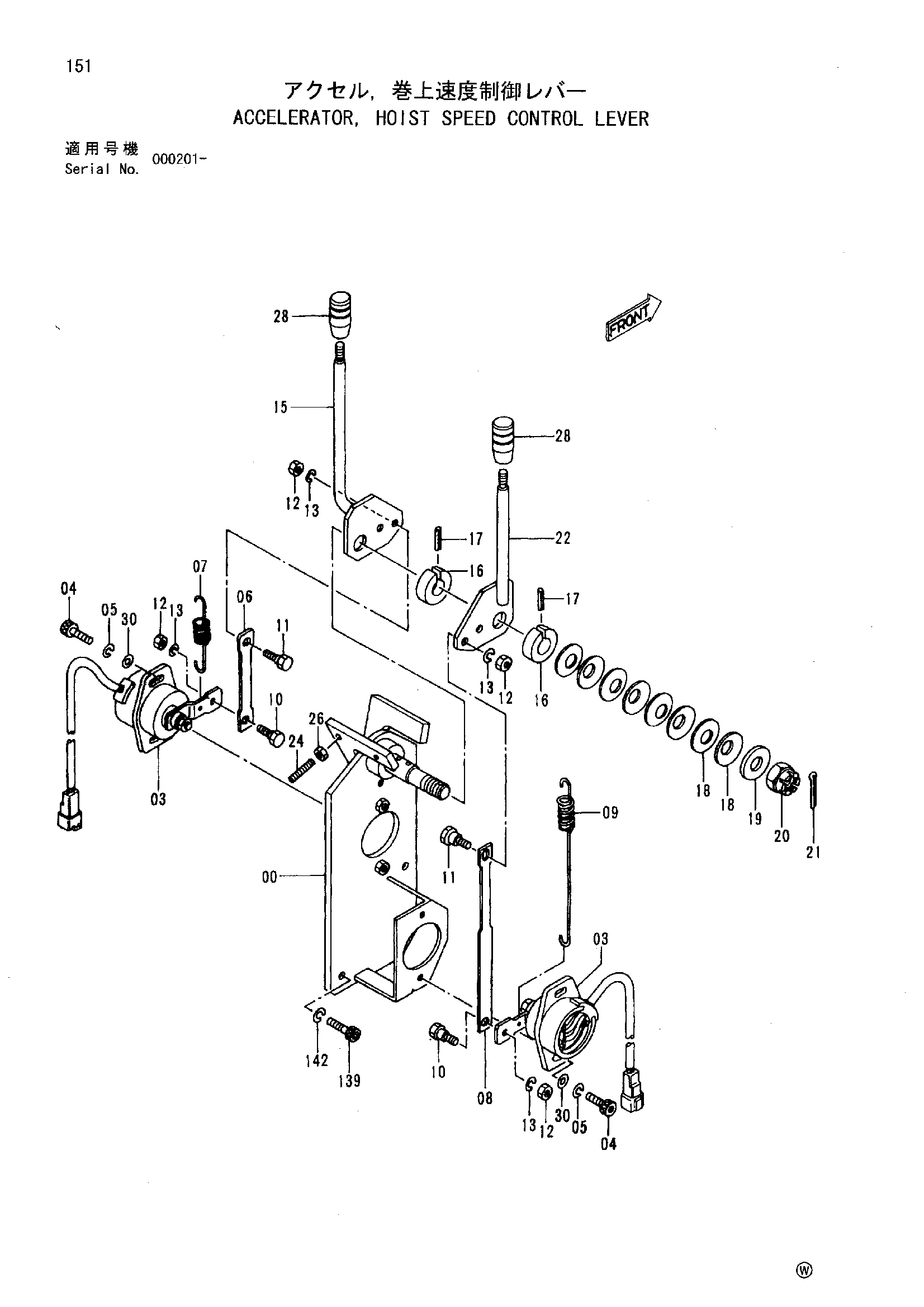

Заводская схема «Аккелератор, подъёмный механизм скорость рычаг управления» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061021 | Кронштейн | 1 |
| 03 | 4257164 | Датчик угла | 2 |
| 05 | A590906 | Пружинная шайба | 4 |
| 06 | 4254025 | Тяга | 1 |
| 07 | 4271909 | Пружина | 1 |
| 08 | 4311148 | Тяга | 1 |
| 09 | 4308791 | Пружина | 1 |
| 10 | 4254023 | Палец | 2 |
| 11 | 4309805 | Палец | 2 |
| 12 | M500605 | Гайка | 4 |
| 13 | A590906 | Пружинная шайба | 4 |
| 15 | 9740353 | Рычаг | 1 |
| 16 | 4311198 | Проставка | 2 |
| 17 | 4070330 | Пружинный штифт | 2 |
| 18 | 4186797 | Пружина диск | 8 |
| 19 | A590112 | Плоская шайба | 1 |
| 20 | M631215 | Корончатая гайка | 1 |
| 21 | A763025 | Шплинт | 1 |
| 22 | 9740352 | Рычаг | 1 |
| 24 | M000630 | Установочный винт | 2 |
| 26 | M500605 | Гайка | 2 |
| 28 | 4216879 | Рукоятка | 2 |
| 29 | M340620 | Болт с внутренним шестигранником | 4 |
| 30 | A590106 | Плоская шайба | 4 |
| 139 | M340820 | Болт с внутренним шестигранником | 3 |
| 142 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
