Вставка крышка — HITACHI SCX400

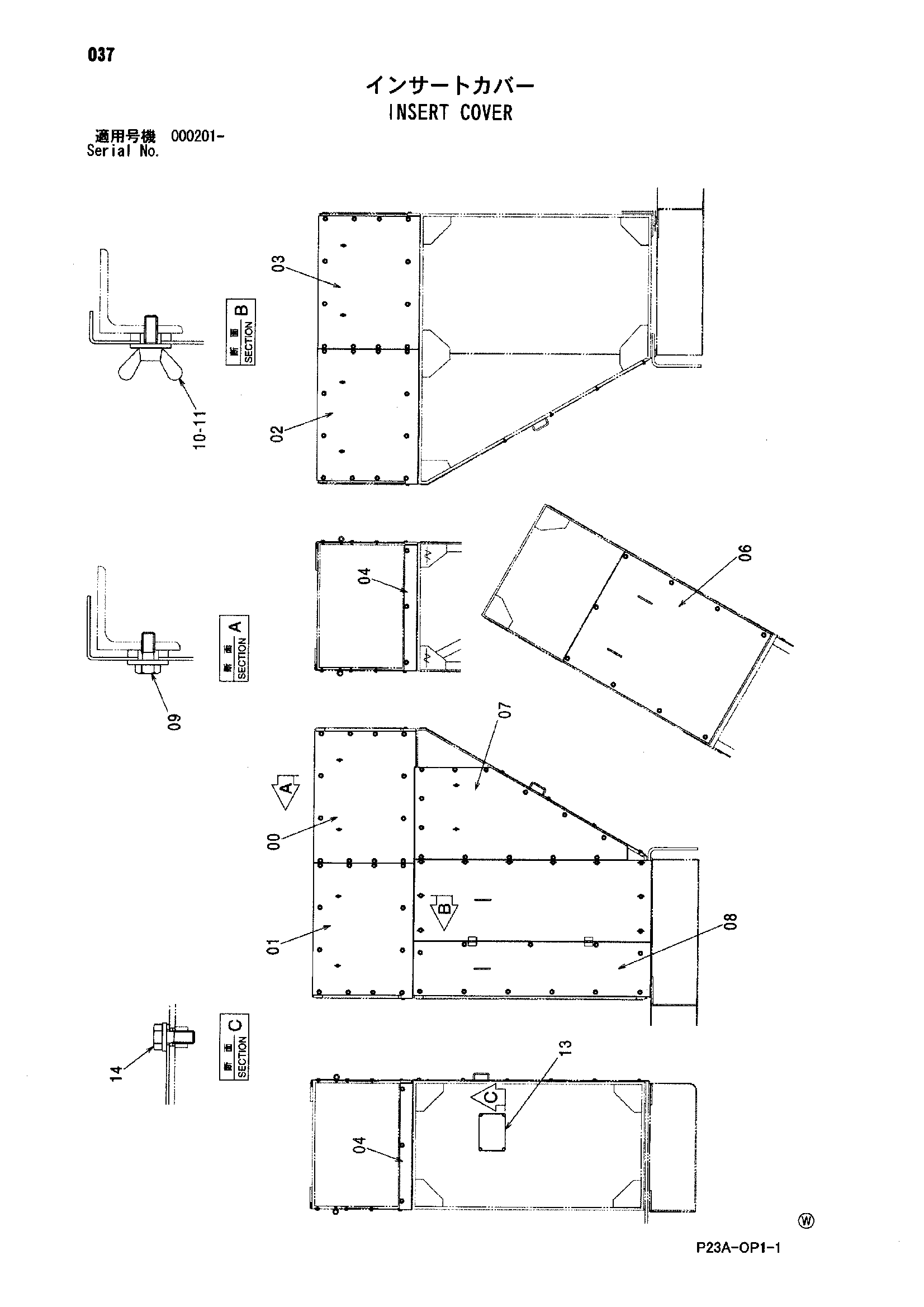

Заводская схема «Вставка крышка» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099162 | Крышка | 1 |
| 01 | 8099163 | Крышка | 1 |
| 02 | 8099173 | Крышка | 1 |
| 03 | 8099175 | Крышка | 1 |
| 04 | 4631077 | Крышка | 2 |
| 06 | 8099176 | Крышка | 1 |
| 07 | 8099179 | Крышка | 1 |
| 08 | 7047680 | Крышка | 1 |
| 09 | J281025 | Болт с шайбой | 87 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | M361025 | Болт винг | 10 |
| 11 | J217083 | Шайба | 10 |
| 13 | 4631108 | Крышка | 1 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
