Гусеница (трактор тип)[EU] — HITACHI SCX400

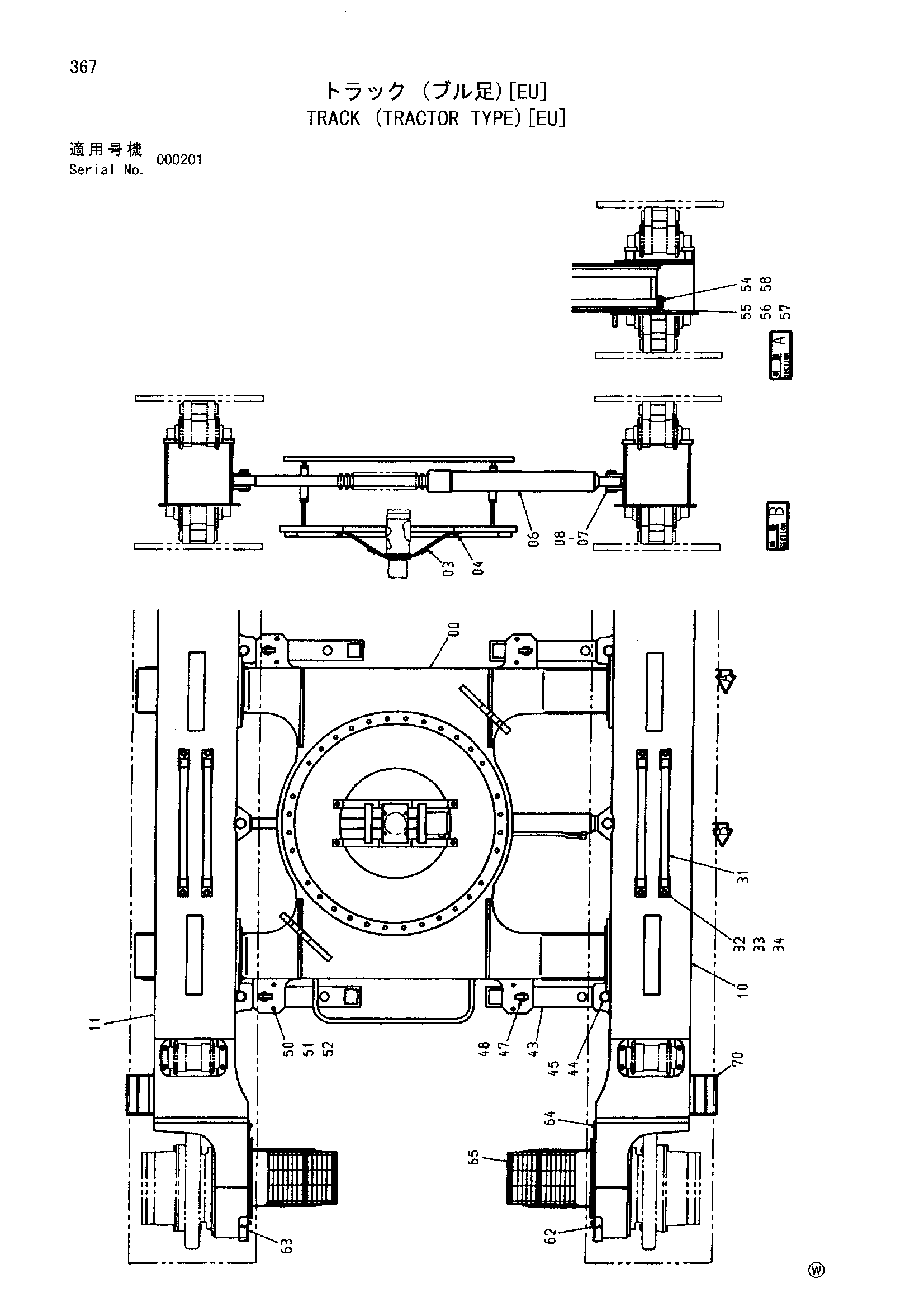

Заводская схема «Гусеница (трактор тип)[EU]» для HITACHI SCX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеница (трактор тип)[EU] HITACHI SCX400](/catalog-drawings/7b/7b581f5d-73bc-4a41-b1ed-f60f14fd0064.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020176 | Гусеничная рама | 1 |
| 03 | 8084615 | Кронштейн | 1 |
| 04 | J271235 | Болт с шайбой | 4 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4455960 | Гидроцилиндр. масляный | 1 |
| 07 | 4155792 | Палец | 2 |
| 08 | A766071 | Шплинт | 2 |
| 10 | 5009344 | Рама боковой(правый) | 1 |
| 11 | 5009343 | Рама боковой(левый) | 1 |
| 31 | 9750791 | Направляющая башмак | 4 |
| 32 | J922050 | Болт | 8 |
| 33 | A590920 | Пружинная шайба | 8 |
| 34 | A590120 | Плоская шайба | 8 |
| 43 | 9756868 | Тяга | 4 |
| 44 | 4155792 | Палец | 4 |
| 45 | A766071 | Шплинт | 4 |
| 47 | 9740728 | Палец | 4 |
| 48 | 947447 | Палец кольцо | 4 |
| 50 | 4314847 | Палец | 8 |
| 51 | A590120 | Плоская шайба | 8 |
| 52 | A764040 | Шплинт | 8 |
| 54 | 9756936 | Кронштейн | 4 |
| 55 | 4457398 | Регулировочная шайба 3.2mm | 4 |
| 56 | 4457399 | Регулировочная шайба 4.5mm | 4 |
| 57 | 4457400 | Регулировочная шайба 6.0mm | 4 |
| 58 | J271245 | Болт с шайбой | 8 |
| 58A | J901245 | Болт | 1 |
| 58B | J222012 | Шайба | 1 |
| 62 | 8084746 | Крышка | 1 |
| 63 | 8084750 | Крышка | 1 |
| 64 | J271235 | Болт с шайбой | 12 |
| 64A | J901235 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
| 65 | 8081328 | Ступень | 4 |
| 70 | 9743138 | Ступень | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
